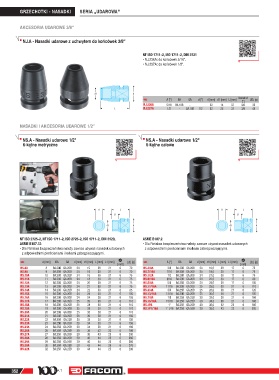

Page 352 - Facom

GRZECHOTKI - NASADKI

AKCESORIA UDAROWE 3/8'' SERIA „UDAROWA”

NJ.A - Nasadki udarowe z uchwytem do końcówek 3/8''

NF ISO 1711-2, ISO 1711-2, DIN 3121
• NJ.236A: do końcówek 5/16".
• NJ.237A: do końcówek 1/2".

d1 d
A ["] BA GA d ["] d [mm] d1 [mm] L [mm] Kwadrat [g]
["]
NJ.236A 5/16 BA.18B - 22 14 37 3/8 35
L NJ.237A 1/2 - GA.18B 1/2 22 22 37 3/8 45

NASADKI I AKCESORIA UDAROWE 1/2"

NS.A - Nasadki udarowe 1/2" NS.A - Nasadki udarowe 1/2"
6-kątne metryczne 6-kątne calowe

A L A L
L1 L1

d1 d d1 d

NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2, DIN 3129, ASME B107.2
ASME B107.33 • Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
A [mm] BA GA d [mm] d1 [mm] L [mm] L1 [mm] u [g] A ["] BA GA d [mm] d1 [mm] L [mm] L1 [mm] u [g]
[ mm] [ mm]
NS.8A 8 BA.20B GA.20B 24 15 38 21 6 70 NS.3/8A 3/8 BA.20B GA.20B 24 16,0 38 17 6 75
NS.9A 9 BA.20B GA.20B 24 16 38 21 6 70 NS.7/16A 7/16 BA.20B GA.20B 24 18,0 38 17 6 75
NS.10A 10 BA.20B GA.20B 24 16 38 21 6 75 NS.1/2A 1/2 BA.20B GA.20B 24 21,0 38 17 6 75
NS.11A 11 BA.20B GA.20B 24 18 38 21 6 75 NS.9/16A 9/16 BA.20B GA.20B 24 22,0 38 17 6 80
NS.12A 12 BA.20B GA.20B 24 20 38 21 6 75 NS.5/8A 5/8 BA.25B GA.20B 24 24,0 38 17 6 105
NS.13A 13 BA.20B GA.20B 24 21 38 21 6 75 NS.11/16A 11/16 BA.20B GA.20B 25 25,0 38 21 6 110
NS.14A 14 BA.20B GA.20B 24 22 38 21 6 85 NS.3/4A 3/4 BA.25B GA.20B 25 28,0 38 21 6 120
NS.15A 15 BA.20B GA.20B 24 24 38 21 6 105 NS.13/16A 13/16 BA.20B GA.20B 25 30,0 38 21 6 105
NS.16A 16 BA.20B GA.20B 24 24 38 21 6 105 NS.7/8A 7/8 BA.25B GA.25B 30 32,0 38 21 6 160
NS.17A 17 BA.20B GA.20B 25 26 38 21 6 110 NS.15/16A 15/16 BA.25B GA.25B 30 34,0 38 21 6 160
NS.18A 18 BA.20B GA.20B 25 28 38 21 6 110 NS.1PA 1’ BA.25B GA.25B 30 36,0 42 23 6 180
NS.19A 19 BA.20B GA.20B 25 28 38 21 6 110 NS.1P1/16A 1’ 1/16 BA.25B GA.25B 30 38,0 43 23 6 205
NS.20A 20 BA.20B GA.20B 25 30 38 21 6 110
NS.21A 21 BA.20B GA.20B 25 30 38 21 6 150
NS.22A 22 BA.25B GA.25B 30 32 38 21 6 150
NS.23A 23 BA.25B GA.25B 30 34 38 21 6 150
NS.24A 24 BA.25B GA.25B 30 34 38 21 6 160
NS.26A 26 BA.25B GA.25B 30 36 42 23 6 180
NS.27A 27 BA.25B GA.25B 30 38 43 23 6 200
NS.28A 28 BA.25B GA.25B 30 40 44 25 6 260
NS.29A 29 BA.25B GA.25B 30 40 44 25 6 260
NS.30A 30 BA.25B GA.25B 30 42 44 25 6 270
NS.32A 32 BA.25B GA.25B 30 44 44 25 6 280

352 L AT 353
