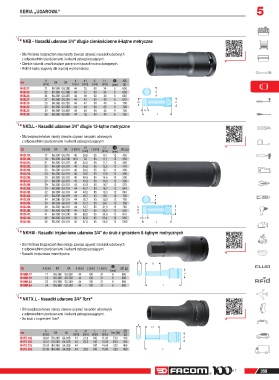

P. 359
SERIA „UDAROWA”
NKB - Nasadki udarowe 3/4" długie cienkościenne 6-kątne metryczne 5
• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
• Cienkie ścianki umożliwiające pracę w miejscach trudno dostępnych.
• Profil 6-kątny wypukły dla lepszej wytrzymałości.
A BA GA d d1 L L1 u
[mm] [mm] [mm] [mm] [mm] [ mm] [g]
NKB.21 21 BA.36B GA.35B 44 35 90 24 6 600
NKB.22 22 BA.36B GA.35B 44 37 90 24 6 600 A
NKB.24 24 BA.36B GA.35B 44 39 90 40 6 640
NKB.27 27 BA.36B GA.35B 44 43 90 40 6 670
NKB.30 30 BA.36B GA.35B 44 47 90 40 6 700 d1 d
NKB.32 32 BA.36B GA.35B 44 48 90 65 6 706
NKB.33 33 BA.36B GA.35B 44 48 90 45 6 750 L1
NKB.36 36 BA.36B GA.35B 44 52 90 45 6 765 L
NKD.L - Nasadki udarowe 3/4'' długie 12-kątne metryczne
• Dla bezpieczeństwa należy zawsze używać nasadek udarowych
z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
d1 L1 T
A [mm] BA GA d [mm] L [mm] [g]
[mm] [mm] [ mm]
NKD.17L 17 BA.30B GA.31B 40 28,6 85 9,3 12 450
NKD.19L 19 BA.30B GA.31B 30,5 30 85 11,1 12 450
NKD.21L 21 BA.30B GA.31B 40 34,5 85 11,7 12 450
NKD.22L 22 BA.30B GA.31B 40 35,0 85 12,5 12 470
NKD.23L 23 BA.30B GA.31B 40 38,0 85 12,7 12 490
NKD.24L 24 BA.30B GA.31B 40 38,0 85 13,9 12 490
NKD.26L 26 BA.30B GA.31B 40 40,9 85 14,6 12 500
NKD.27L 27 BA.30B GA.31B 40 40,9 85 15,8 12 500
NKD.29L 29 BA.30B GA.31B 44 43,9 85 16,7 12 570
NKD.30L 30 BA.30B GA.31B 44 45,7 85 16,7 12 640
NKD.32L 32 BA.30B GA.31B 44 48,0 85 18,3 12 640
NKD.33L 33 BA.30B GA.31B 44 50,7 85 19,1 12 750
NKD.34L 34 BA.30B GA.31B 44 50,7 85 20,0 12 750 A
NKD.35L 35 BA.30B GA.31B 44 51,7 85 20,1 12 750
NKD.36L 36 BA.30B GA.31B 44 53,7 85 21,5 12 780
NKD.38L 38 BA.30B GA.31B 44 53,7 85 22,3 12 820 d1 d
NKD.41L 41 BA.30B GA.31B 45 60,0 85 24,9 12 910
NKD.42L 42 BA.30B GA.31B 45 62,0 85 25,4 12 950 L1
NKD.46L 46 BA.30B GA.31B 45 67,0 85 28,6 12 1260 L
NKHM - Nasadki trzpieniowe udarowe 3/4" do śrub z gniazdem 6-kątnym metrycznych
• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
• Nasadki trzpieniowe monolityczne.
A
L1
u
A [mm] BA GA d [mm] L [mm] L1 [mm] [g]
[ mm]
NKHM.17 17 BA.36B GA.35B 44 100 21 6 600 d
NKHM.19 19 BA.36B GA.35B 44 100 21 6 600
NKHM.22 22 BA.36B GA.35B 44 100 21 6 600
NKHM.24 24 BA.36B GA.35B 44 100 21 6 600 L
NKTX.L - Nasadki udarowe 3/4" Torx ®
• Dla bezpieczeństwa należy zawsze używać nasadek udarowych
z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
• Do śrub z trzpieniem Torx .
®
A
L1
A BA GA d d1 L L1 Torx [Nr]
[mm] [mm] [mm] [mm] [mm] [g]
NKTX.18L 16.64 BA.36B GA.35B 44 21,5 100 11,94 E18 440 d
NKTX.20L 18.41 BA.36B GA.35B 44 23,5 100 13,33 E20 455
NKTX.22L 20.24 BA.36B GA.35B 44 100 14,48 E22 460
NKTX.24L 22.09 BA.36B GA.35B 44 28,0 100 15,00 E24 480 L
