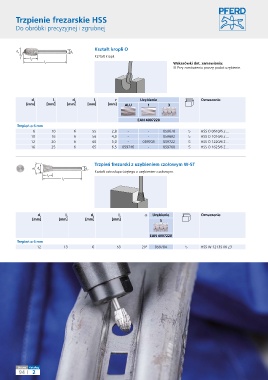

Trzpienie frezarskie HSS

Do obróbki precyzyjnej i zgrubnej

Kształt kropli O
d 1 d 2
Kształt kropli.
r l 2
l
1 Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] ALU 1 3

EAN 4007220
Trzpień ø 6 mm
6 10 6 55 2,8 - - 059678 5 HSS O 0610/6 Z ...
10 16 6 56 4,0 - - 059692 5 HSS O 1016/6 Z ...
12 20 6 60 5,0 - 059708 059722 5 HSS O 1220/6 Z ...
16 25 6 65 6,5 059746 - 059760 5 HSS O 1625/6 Z ...

Trzpień frezarski z uzębieniem czołowym W-ST
α d 1 d
2
Kształt ostrosłupa ściętego z uzębieniem czołowym.
l
2
l
1

d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3

EAN 4007220
Trzpień ø 6 mm
12 13 6 53 20° 059784 5 HSS W 1213ST/6 Z3
