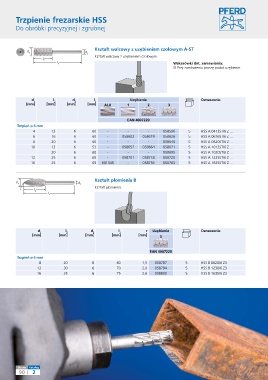

Page 178 - Pferd

Trzpienie frezarskie HSS

Do obróbki precyzyjnej i zgrubnej

Kształt walcowy z uzębieniem czołowym A-ST
d d
1 2
Kształt walcowy z uzębieniem czołowym.
l
2
l Wskazówki dot. zamawiania:
1
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALU 1 2 3

EAN 4007220
Trzpień ø 6 mm
4 13 6 60 - - - 058596 5 HSS A 0413ST/6 Z ...
6 16 6 60 - 058602 058619 058626 5 HSS A 0616ST/6 Z ...
8 20 6 60 - - - 058640 5 HSS A 0820ST/6 Z ...
10 13 6 53 - 058657 058664 058671 5 HSS A 1013ST/6 Z ...
20 6 60 - - - 058695 5 HSS A 1020ST/6 Z ...
12 25 6 65 - 058701 058718 058725 5 HSS A 1225ST/6 Z ...
16 25 6 65 801345 - 058756 058763 5 HSS A 1625ST/6 Z ...

Kształt płomienia B
d 1 d 2
Kształt płomienia.
r l 2
l 1

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] 3

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 1,5 058787 5 HSS B 0820/6 Z3
12 30 6 70 2,0 058794 5 HSS B 1230/6 Z3
16 35 6 75 2,6 058800 5 HSS B 1635/6 Z3

Strona Katalog
90 2
