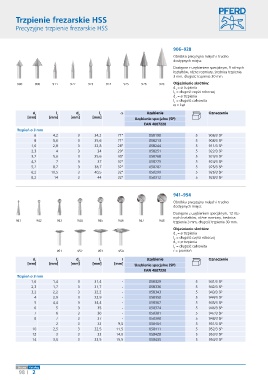

Trzpienie frezarskie HSS

Precyzyjne trzpienie frezarskie HSS

906–928
Obróbka precyzyjna małych i trudno
dostępnych miejsc.
Dostępne z uzębieniem specjalnym, 9 różnych
kształtów, różne rozmiary, średnica trzpienia
3 mm, długość trzpienia 30 mm.

906 908 911 922 923 924 925 926 928 Objaśnienie skrótów:
d = ø trzpienia
1
l = długość części roboczej
2
d = ø trzpienia
2
l = długość całkowita
1
a = kąt
d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] Uzębienie specjalne (SP)
EAN 4007220
Trzpień ø 3 mm
6 4,2 3 34,2 71° 058190 5 906/3 SP
8 5,6 3 35,6 71° 058213 5 908/3 SP
1,6 2,8 3 32,8 28° 058244 5 911/3 SP
2,3 4 3 34 29° 058251 5 922/3 SP
3,2 5,6 3 35,6 30° 058268 5 923/3 SP
4,2 7 3 37 32° 058275 5 924/3 SP
5,2 8,7 3 38,7 32° 058282 5 925/3 SP
6,2 10,5 3 40,5 32° 058299 5 926/3 SP
8,2 14 3 44 32° 058312 5 928/3 SP

941–954
Obróbka precyzyjna małych i trudno
dostępnych miejsc.
Dostępne z uzębieniem specjalnym, 12 róż-
nych kształtów, różne rozmiary, średnica
941 942 943 944 945 946 947 948 trzpienia 3 mm, długość trzpienia 30 mm.
Objaśnienie skrótów:
d = ø trzpienia
1
l = długość części roboczej
2
d = ø trzpienia
2
l = długość całkowita
1
951 952 953 954 r = promień
d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] Uzębienie specjalne (SP)
EAN 4007220
Trzpień ø 3 mm
1,6 1,4 3 31,4 - 058329 5 941/3 SP
2,3 1,7 3 31,7 - 058336 5 942/3 SP
3,2 2,2 3 32,2 - 058343 5 943/3 SP
4 2,9 3 32,9 - 058350 5 944/3 SP
5 4,4 3 34,4 - 058367 5 945/3 SP
6 5 3 35 - 058374 5 946/3 SP
7 6 3 36 - 058381 5 947/3 SP
8 7 3 37 - 058398 5 948/3 SP
2 3 32 9,5 058404 5 951/3 SP
10 2,5 3 32,5 11,5 058411 5 952/3 SP
12 3 3 33 14,0 058428 5 953/3 SP
14 3,5 3 33,5 15,5 058435 5 954/3 SP
