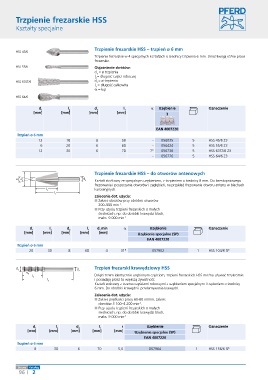

Trzpienie frezarskie HSS

Kształty specjalne

Trzpienie frezarskie HSS – trzpień ø 6 mm
HSS 45/6
Trzpienie frezarskie w 4 specjalnych kształtach o średnicy trzpienia 6 mm. Umożliwiają różne prace
frezarskie.
HSS 55/6 Objaśnienie skrótów:
d = ø trzpienia
1
l = długość części roboczej
2
HSS 63ST/6 d = ø trzpienia
2
l = długość całkowita
1
a = kąt
HSS 64/6
d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3

EAN 4007220
Trzpień ø 6 mm
12 18 6 58 - 056035 5 HSS 45/6 Z3
6 20 6 60 - 056424 5 HSS 55/6 Z3
12 30 6 70 7° 056738 5 HSS 63ST/6 Z3
- 056776 5 HSS 64/6 Z3

Trzpienie frezarskie HSS – do otworów antenowych
α d d
1 2 Kształt stożkowy ze specjalnym uzębieniem, z trzpieniem o średnicy 8 mm. Do bezstopniowego
frezowania i poszerzania otworów i zagłębień, na przykład frezowania otworu anteny w blachach
l 2 karoseryjnych.
l 1
Zalecenia dot. użycia:
■ Zakres obrotów przy obróbce otworów
200–500 min .
-1
■ Przy użyciu trzpieni frezarskich o małych
średnicach, np. do obróbki krawędzi blach,
maks. 9 000 min -1

d 1 l 2 d 2 l 1 d min a Uzębienie Oznaczenie

1
[mm] [mm] [mm] [mm] [mm] Uzębienie specjalne (SP)
EAN 4007220
Trzpień ø 6 mm
20 30 8 60 4 31° 057902 1 HSS 104/8 SP

d 1 d 2 Trzpień frezarski krawędziowy HSS
r
l Dzięki trzem identycznie uzębionym częściom, trzpieni frezarskich HSS można używać trzykrotnie
3
l i posiadają przez to większą żywotność.
1
Kształt walcowy z trzema częściami roboczymi z uzębieniem specjalnym i trzpieniem o średnicy
6 mm. Do obróbki krawędzi i przełamywania krawędzi.
Zalecenia dot. użycia:
■ Zakres prędkości pracy 60-80 m/min, zakres
-1
obrotów 3 100–4 200 min .
■ Przy użyciu trzpieni frezarskich o małych
średnicach, np. do obróbki krawędzi blach,
maks. 9 000 min -1
d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] Uzębienie specjalne (SP)
EAN 4007220
Trzpień ø 6 mm
8 30 6 70 5,0 057964 1 HSS 156/6 SP
