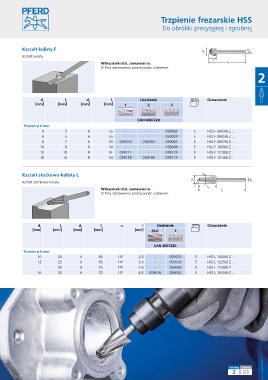

Page 181 - Pferd

Trzpienie frezarskie HSS

Do obróbki precyzyjnej i zgrubnej

Kształt kulisty F
d 1 d 2
Kształt kulisty.
l 2
Wskazówki dot. zamawiania: l 1
■ Przy zamówieniu proszę podać uzębienie.
2

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 1 2 3

EAN 4007220
Trzpień ø 6 mm
4 3 6 55 - - 058992 5 HSS F 0403/6 Z ...
6 5 6 55 - - 059029 5 HSS F 0605/6 Z ...
8 7 6 55 059043 059050 059067 5 HSS F 0807/6 Z ...
10 9 6 49 - - 059098 5 HSS F 1009/6 Z ...
12 10 6 51 059111 - 059135 5 HSS F 1210/6 Z ...
16 14 6 54 059159 059166 059173 5 HSS F 1614/6 Z ...

Kształt stożkowo-kulisty L α
d d
Kształt stożkowo-kulisty. 1 2
r l
Wskazówki dot. zamawiania: 2 l 1
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 a r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] ALU 3

EAN 4007220
Trzpień ø 6 mm
10 20 6 60 14° 2,9 - 059579 5 HSS L 1020/6 Z ...
12 25 6 65 14° 3,3 - 059593 5 HSS L 1225/6 Z ...
30 6 70 14° 2,6 - 059609 5 HSS L 1230/6 Z ...
16 30 6 70 14° 4,8 059616 059630 5 HSS L 1630/6 Z ...
