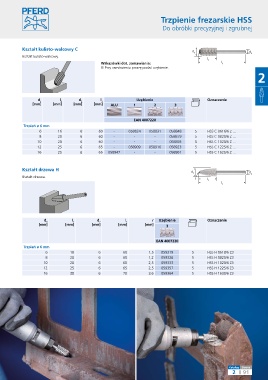

Page 179 - Pferd

Trzpienie frezarskie HSS

Do obróbki precyzyjnej i zgrubnej

Kształt kulisto-walcowy C
d d
1 2
Kształt kulisto-walcowy.
l 2
Wskazówki dot. zamawiania: l 1
■ Przy zamówieniu proszę podać uzębienie.
2

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALU 1 2 3

EAN 4007220
Trzpień ø 6 mm
6 16 6 60 - 058824 058831 058848 5 HSS C 0616/6 Z ...
8 20 6 60 - - - 058879 5 HSS C 0820/6 Z ...
10 20 6 60 - - - 058893 5 HSS C 1020/6 Z ...
12 25 6 65 - 058909 058916 058923 5 HSS C 1225/6 Z ...
16 25 6 65 058947 - - 058961 5 HSS C 1625/6 Z ...

Kształt drzewa H
d 1 d 2
Kształt drzewa. r l
2
l 1

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] 3

EAN 4007220
Trzpień ø 6 mm
6 18 6 60 1,5 059319 5 HSS H 0618/6 Z3
8 20 6 60 1,2 059326 5 HSS H 0820/6 Z3
10 20 6 60 2,5 059333 5 HSS H 1020/6 Z3
12 25 6 65 2,5 059357 5 HSS H 1225/6 Z3
16 30 6 70 3,6 059364 5 HSS H 1630/6 Z3

Katalog Strona
2 91
