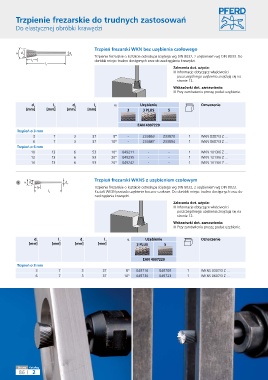

P. 174
Trzpienie frezarskie do trudnych zastosowań
Do elastycznej obróbki krawędzi
Trzpień frezarski WKN bez uzębienia czołowego
α d 1 d
2
Trzpienie frezarskie o kształcie ostrosłupa ściętego wg DIN 8032, z uzębieniem wg DIN 8033. Do
l obróbki miejsc trudno dostępnych oraz do zaokrąglania krawędzi.
2
l 1
Zalecenia dot. użycia:
■ Informacje dotyczące właściwości
poszczególnego uzębienia znajdują się na
stronie 12.
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 3 PLUS 5
EAN 4007220
Trzpień ø 3 mm
3 7 3 37 8° - 233863 233870 1 WKN 0307/3 Z ...
6 7 3 37 10° - 233887 233894 1 WKN 0607/3 Z ...
Trzpień ø 6 mm
10 13 6 53 10° 049211 - - 1 WKN 1013/6 Z ...
12 13 6 53 20° 049235 - - 1 WKN 1213/6 Z ...
16 13 6 53 20° 049242 - - 1 WKN 1613/6 Z ...
Trzpień frezarski WKNS z uzębieniem czołowym
α d 1 d 2
l Trzpienie frezarskie o kształcie ostrosłupa ściętego wg DIN 8032, z uzębieniem wg DIN 8033.
2
l Kształt WKSN posiada uzębienie boczno-czołowe. Do obróbki miejsc trudno dostępnych oraz do
1
zaokrąglania krawędzi.
Zalecenia dot. użycia:
■ Informacje dotyczące właściwości
poszczególnego uzębienia znajdują się na
stronie 12.
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 PLUS 5
EAN 4007220
Trzpień ø 3 mm
3 7 3 37 8° 049716 049709 1 WKNS 0307/3 Z ...
6 7 3 37 10° 049730 049723 1 WKNS 0607/3 Z ...
