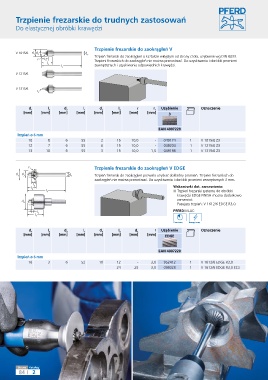

Page 172 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Do elastycznej obróbki krawędzi

Trzpienie frezarskie do zaokrągleń V
V 1015/6 d d 3 d 2 Trzpień frezarski do zaokrągleń o kształcie wklęsłym od strony czoła, uzębienie wg DIN 8033.
1
r l 2 Trzpieni frezarskich do zaokrągleń nie można przeostrzać. Do uzyskiwania i obróbki promieni
l 3
l 1 zewnętrznych i uzyskiwania odpowiednich krawędzi.
V 1215/6

V 1315/6
r 1

d 1 l 2 d 2 l 1 d 3 l 3 r r 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 3

EAN 4007220
Trzpień ø 6 mm
10 8 6 55 2 15 10,0 - 049174 1 V 1015/6 Z3
12 7 6 55 6 15 10,0 - 049204 1 V 1215/6 Z3
13 10 6 55 3 15 10,0 1,5 049198 1 V 1315/6 Z3

r Trzpienie frezarskie do zaokrągleń V EDGE
d d d
1 3 2 Trzpień frezarski do zaokrągleń pozwala uzyskać dokładny promień. Trzpieni frezarskich do
zaokrągleń nie można przeostrzać. Do uzyskiwania i obróbki promieni zewnętrznych 3 mm.
l
l 2 Wskazówki dot. zamawiania:
l 1 ■ Trzpień frezarski systemu do obróbki
3
krawędzi EDGE FINISH można dodatkowo
d 4 zamawiać.
Pasujący trzpień: V 1612/6 EDGE R3,0.
l PFERDVALUE:
l 3 2

d 1 l 2 d 2 l 1 d 3 l 3 d 4 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] EDGE

EAN 4007220
Trzpień ø 6 mm
16 3 6 52 10 12 - 3,0 952412 1 V 1612/6 EDGE R3,0
24 25 3,0 098028 1 V 1612/6 EDGE R3,0 ECS

Strona Katalog
84 2
