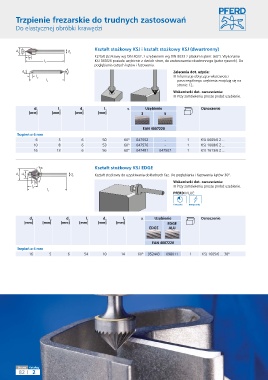

Page 170 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Do elastycznej obróbki krawędzi

Kształt stożkowy KSJ i kształt stożkowy KSJ (dwustronny)
d α d
1 2
l Kształt stożkowy wg DIN 8032, z uzębieniem wg DIN 8033 z płaskim kątem: (60°). Wykonanie
2
l KSJ 0605/6 posiada uzębienie z dwóch stron, do zastosowania obustronnego (patrz rysunek). Do
1
pogłębiania ostrych kątów i fazowania.
d 1 α Zalecenia dot. użycia:
l ■ Informacje dotyczące właściwości
2
l poszczególnego uzębienia znajdują się na
1
stronie 12.
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 5

EAN 4007220
Trzpień ø 6 mm
6 5 6 50 60° 047552 - 1 KSJ 0605/6 Z ...
10 8 6 53 60° 047576 - 1 KSJ 1008/6 Z ...
16 13 6 56 60° 047491 047507 1 KSJ 1613/6 Z ...

α Kształt stożkowy KSJ EDGE
d 1 d 3 d 2 Kształt stożkowy do uzyskiwania dokładnych faz. Do pogłębiania i fazowania kątów 30°.
l 2 Wskazówki dot. zamawiania:
l 3 ■ Przy zamówieniu proszę podać uzębienie.
l 1
PFERDVALUE:

d 1 l 2 d 2 l 1 d 3 l 3 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] [mm] EDGE
EDGE ALU

EAN 4007220
Trzpień ø 6 mm
16 5 6 54 10 14 60° 952443 098011 1 KSJ 1605/6 ... 30°
