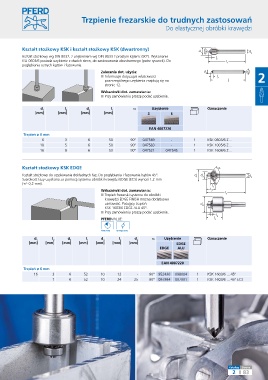

Page 171 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Do elastycznej obróbki krawędzi

Kształt stożkowy KSK i kształt stożkowy KSK (dwustronny)
d
1 α d 2
Kształt stożkowy wg DIN 8032, z uzębieniem wg DIN 8033 z prostym kątem: (90°). Wykonanie l
KSJ 0603/6 posiada uzębienie z dwóch stron, do zastosowania obustronnego (patrz rysunek). Do 2 l
pogłębiania ostrych kątów i fazowania. 1
Zalecenia dot. użycia: d 1 α
■ Informacje dotyczące właściwości l 2 2
poszczególnego uzębienia znajdują się na l 1
stronie 12.
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 5

EAN 4007220
Trzpień ø 6 mm
6 3 6 50 90° 047569 - 1 KSK 0603/6 Z ...
10 5 6 50 90° 047583 - 1 KSK 1005/6 Z ...
16 8 6 53 90° 047521 047545 1 KSK 1608/6 Z ...

Kształt stożkowy KSK EDGE α
Kształt stożkowy do uzyskiwania dokładnych faz. Do pogłębiania i fazowania kątów 45°. d 1 d 3 d
Szerokość fazy uzyskana za pomocą systemu obróbki krawędzi EDGE (ECS) wynosi 1,2 mm 2
(+/- 0,2 mm).
l 2
Wskazówki dot. zamawiania: l 3 l
■ Trzpień frezarski systemu do obróbki 1
krawędzi EDGE FINISH można dodatkowo
zamawiać. Pasujący trzpień: d 4
KSK 1603/6 EDGE ALU 45°.
■ Przy zamówieniu proszę podać uzębienie.
l 2
PFERDVALUE: l 3

d 1 l 2 d 2 l 1 d 3 l 3 d 4 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] [mm] [mm] EDGE
EDGE ALU

EAN 4007220
Trzpień ø 6 mm
16 3 6 52 10 12 - 90° 952436 098004 1 KSK 1603/6 ... 45°
1 6 52 10 24 25 90° 097984 097991 1 KSK 1603/6 ... 45° ECS
