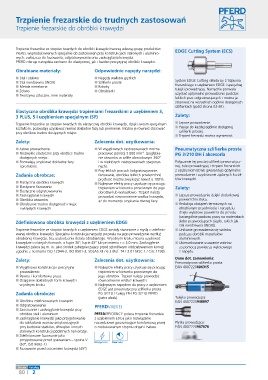

Trzpienie frezarskie do trudnych zastosowań

Trzpienie frezarskie do obróbki krawędzi

Trzpienie frezarskie ze stopów twardych do obróbki krawędzi tworzą własną grupę produktów EDGE Cutting System (ECS)
PFERD, wyprodukowanych specjalnie do zastosowań przy konstrukcjach stalowych i aluminio-
wych, zwłaszcza do fazowania, odgratowywania oraz zaokrąglania krawędzi.
PFERD oferuje narzędzia zarówno do elastycznej, jak i bardzo precyzyjnej obróbki krawędzi.

Obrabiane materiały: Odpowiednie napędy narzędzi:
■ Stal i staliwo ■ Napędy wałków giętkich
■ Stal nierdzewna (INOX) ■ Szlifierki proste System EDGE Cutting składa się z trzpienia
frezarskiego z uzębieniem EDGE i specjalnej
■ Metale nieżelazne ■ Roboty
■ Żeliwo ■ Obrabiarki tulejki prowadzącej. Narzędzie pozwala
uzyskać optymalne prowadzenie podczas
■ Tworzywa sztuczne, inne materiały
lekkich prac odgratowujacych i można je
stosować na wszystkich ogólnie dostępnych
szlifierkach (patrz strona 83-84).
Elastyczna obróbka krawędzi trzpieniami frezarskimi z uzębieniem 3,
3 PLUS, 5 i uzębieniem specjalnym (SP) Zalety:
Trzpienie frezarskie ze stopów twardych do elastycznej obróbki krawędzi, dzięki swoim specjalnym ■ Lepsze prowadzenie.
kształtom, pozwalają uzyskiwać niemal dokładne fazy lub promienie. Można je również stosować ■ Pasuje do każdej ogólnie dostępnej
przy obróbce trudno dostępnych miejsc. szlifierki prostej.
■ Trzpień frezarski można wymieniać.
Zalety: Zalecenia dot. użytkowania:

■ Łatwe prowadzenie. ■ W wyjątkowych zastosowaniach można Pneumatyczna szlifierka prosta
-1
■ Niezwykle elastyczne przy obróbce trudno pracować poniżej 3 000 min . (pogłębia- PG 3/210 DH i akcesoria
dostępnych miejsc. nie otworów w szlifie obwodowym 360°
■ Pozwalają uzyskiwać dokładne fazy i w niektórych zastosowaniach stacjonar- Połączenie tej prostej szlifierki pneumatycz-
i promienie. nych). nej, tulei prowadzącej i trzpieni frezarskich
■ Przy lekkich pracach (odgratowywanie, z uzębieniem EDGE gwarantuje optymalne
Zadania obrobcze: fazowanie, obróbka lekkich powierzchni) prowadzenie i uzyskiwanie żądanych kształ-
prędkość można zwiększyć nawet o 100%. tów krawędzi.
■ Elastyczna obróbka krawędzi ■ Najlepsze efekty pracy uzyskuje się pracując
■ Elastyczne fazowanie trzpieniem w kierunku przeciwnym do jego Zalety:
■ Elastyczne odgratowywanie obrotów lub wahadłowo. Trzpień należy
■ Zaokrąglanie krawędzi prowadzić równomiernie wzdłuż krawędzi, ■ Lepsze prowadzenie dzięki dodatkowej
■ Obróbka otworów aż do momentu uzyskania równej fazy. powierzchni styku.
■ Obrabianie trudno dostępnych miejsc ■ Redukcja obciążeń termicznych na
i wklęsłych krawędzi obrabianym przedmiocie i narzędziu
dzięki wylotowi powietrza do przodu
(szczególnie podczas pracy na materiałach
Zdefiniowana obróbka krawędzi z uzębieniem EDGE słabo przewodzących ciepło, takich jak
stal nierdzewna (INOX)).
Trzpienie frezarskie ze stopów twardych z uzębieniem EDGE zostały stworzone z myślą o zdefinio- ■ Unikanie gromadzenia się wiórów
wanej obróbce krawędzi. Specjalna konstrukcja narzędzi pozwala na jego prowadzenie wzdłuż podczas obróbki materiałów
obrabianej krawędzi, bez uszkodzenia detalu obrabianego. W jednym kroku można uzyskiwać aluminiowych.
krawędzie o różnych formach, o kącie 30°, kącie 45° lub promieniu r = 3,0 mm. Zaokrąglenie ■ Ukierunkowane usuwanie wiórów
krawędzi zaleca się m. in. jako środek zabezpieczający przed szkodliwym oddziaływaniem korozji za pomocą powietrza wylotowego
zgodnie z normami: ISO 12944-3, ISO 8501-3, SOLAS XII / 6.3 (Ref. T4 / 3.01 MSC.1 / Circ.1198). z napędu.
Zalety: Zalecenia dot. użytkowania: Dane dot. zamawiania:
Pneumatyczna szlifierka prosta:
■ Wyjątkowa konstrukcja i precyzyjne ■ Najlepsze efekty pracy uzyskuje się pracując EAN 4007220606315
prowadzenie. trzpieniem w kierunku przeciwnym do
■ Pewna i komfortowa praca. jego obrotów. Trzpień należy prowadzić
■ Osiąganie dokładnych form krawędzi równomiernie wzdłuż krawędzi.
w jednym kroku. ■ Najlepszym napędem do pracy z uzębieniem
EDGE jest pneumatyczna szlifierka prosta
Zadania obrobcze: PG 3/210 z tuleją EFH PG 3/210 PFERD
(patrz obok). Tulejka prowadząca:
■ Obróbka zdefiniowanych krawędzi EAN 4007220948897
■ Odgratowywanie PFERDVALUE:
■ Zaostrzanie i zaokrąglanie krawędzi przy
obróbce stali i aluminium PFERDEFFICIENCY poleca trzpienie frezarskie
■ Zaokrąglanie krawędzi jako przygotowanie z uzębieniem EDGE jako rozwiązanie
do nakładania warstw antykorozyjnych narzędziowe gwarantujące komfortową pracę Płytka prowadząca:
przy budowie statków, dźwigów i innych o zredukowanym stopniu drgań i hałasu. EAN 4007220967676
stalowych konstrukcji podatnych na korozję.
■ Zdefiniowane fazowanie jako
przygotowanie przed spawaniem – spoina V
(60°, ISO 9692-1)
■ Fazowanie przed ostrzeniem krawędzi (45°)
