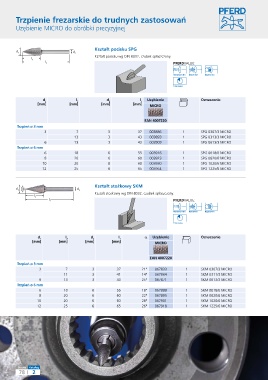

Page 166 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie MICRO do obróbki precyzyjnej

Kształt pocisku SPG
d 1 d 2
Kształt pocisku wg DIN 8032, czubek spłaszczony.
l
2
l
1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] MICRO

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 003886 1 SPG 0307/3 MICRO
13 3 43 003893 1 SPG 0313/3 MICRO
6 13 3 43 003909 1 SPG 0613/3 MICRO
Trzpień ø 6 mm
6 18 6 55 003916 1 SPG 0618/6 MICRO
8 20 6 60 003923 1 SPG 0820/6 MICRO
10 20 8 60 003930 1 SPG 1020/6 MICRO
12 25 6 65 003954 1 SPG 1225/6 MICRO

Kształt stożkowy SKM
d α d
1 2
Kształt stożkowy wg DIN 8032, czubek spłaszczony.
l 2
l 1 PFERDVALUE:

d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] MICRO

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 21° 067833 1 SKM 0307/3 MICRO
11 3 41 14° 067864 1 SKM 0311/3 MICRO
6 13 3 43 25° 067871 1 SKM 0613/3 MICRO
Trzpień ø 6 mm
6 18 6 55 18° 067888 1 SKM 0618/6 MICRO
8 20 6 60 22° 067895 1 SKM 0820/6 MICRO
10 20 6 60 28° 067901 1 SKM 1020/6 MICRO
12 25 6 65 26° 067918 1 SKM 1225/6 MICRO

Strona Katalog
78 2
