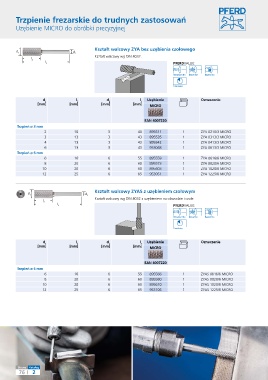

Page 164 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie MICRO do obróbki precyzyjnej

Kształt walcowy ZYA bez uzębienia czołowego
d 1 d 2
Kształt walcowy wg DIN 8032.
l 2
l
1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] MICRO

EAN 4007220
Trzpień ø 3 mm
2 10 3 40 895511 1 ZYA 0210/3 MICRO
3 13 3 43 895535 1 ZYA 0313/3 MICRO
4 13 3 43 895542 1 ZYA 0413/3 MICRO
6 13 3 43 953068 1 ZYA 0613/3 MICRO
Trzpień ø 6 mm
6 16 6 55 895559 1 ZYA 0616/6 MICRO
8 20 6 60 895573 1 ZYA 0820/6 MICRO
10 20 6 60 895603 1 ZYA 1020/6 MICRO
12 25 6 65 953051 1 ZYA 1225/6 MICRO

Kształt walcowy ZYAS z uzębieniem czołowym
d 1 d 2
Kształt walcowy wg DIN 8032 z uzębieniem na obwodzie i czole.
l 2
l
1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] MICRO

EAN 4007220
Trzpień ø 6 mm
6 16 6 55 895566 1 ZYAS 0616/6 MICRO
8 20 6 60 895580 1 ZYAS 0820/6 MICRO
10 20 6 60 895610 1 ZYAS 1020/6 MICRO
12 25 6 65 953105 1 ZYAS 1225/6 MICRO

Strona Katalog
76 2
