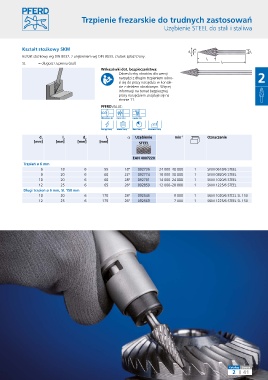

Trzpienie frezarskie do trudnych zastosowań

Uzębienie STEEL do stali i staliwa

Kształt stożkowy SKM α
d 1 d 2
Kształt stożkowy wg DIN 8032, z uzębieniem wg DIN 8033, czubek spłaszczony.
l 2
SL = długość trzpienia (stal) l 1
Wskazówki dot. bezpieczeństwa:
Zakres liczby obrotów dla wersji
narzędzi z długim trzpieniem odno- 2
si się do pracy narzędzia w kontak-
cie z detalem obrabianym. Więcej
informacji na temat bezpiecznej
pracy narzędziem znajduje się na
stronie 11.
PFERDVALUE:

d 1 l 2 d 2 l 1 a Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] STEEL

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 18° 092736 24 000–40 000 1 SKM 0618/6 STEEL
8 20 6 60 22° 092774 18 000–30 000 1 SKM 0820/6 STEEL
10 20 6 60 28° 092781 14 000–24 000 1 SKM 1020/6 STEEL
12 25 6 65 26° 092859 12 000–20 000 1 SKM 1225/6 STEEL
Długi trzpień ø 6 mm, SL 150 mm
10 20 6 170 28° 092545 9 000 1 SKM 1020/6 STEEL SL 150
12 25 6 175 26° 092569 7 000 1 SKM 1225/6 STEEL SL 150
