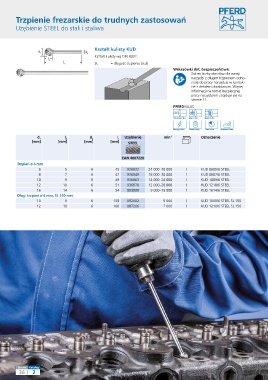

Trzpienie frezarskie do trudnych zastosowań

Uzębienie STEEL do stali i staliwa

Kształt kulisty KUD
d d
1 2
Kształt kulisty wg DIN 8032.
l
2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Zakres liczby obrotów dla wersji
narzędzi z długim trzpieniem odno-
si się do pracy narzędzia w kontak-
cie z detalem obrabianym. Więcej
informacji na temat bezpiecznej
pracy narzędziem znajduje się na
stronie 11.
PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] STEEL

EAN 4007220
Trzpień ø 6 mm
6 5 6 45 936832 24 000–40 000 1 KUD 0605/6 STEEL
8 7 6 47 936849 18 000–30 000 1 KUD 0807/6 STEEL
10 9 6 49 936863 14 000–24 000 1 KUD 1009/6 STEEL
12 10 6 51 936870 12 000–20 000 1 KUD 1210/6 STEEL
16 14 6 54 003008 9 000–15 000 1 KUD 1614/6 STEEL
Długi trzpień ø 6 mm, SL 150 mm
10 9 6 159 092002 9 000 1 KUD 1009/6 STEEL SL 150
12 10 6 160 087206 7 000 1 KUD 1210/6 STEEL SL 150
