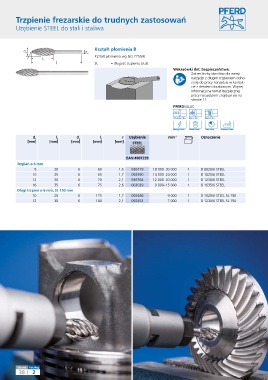

Page 126 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie STEEL do stali i staliwa

Kształt płomienia B
d d
1 2
Kształt płomienia wg ISO 7755/8.
r l 2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Zakres liczby obrotów dla wersji
narzędzi z długim trzpieniem odno-
si się do pracy narzędzia w kontak-
cie z detalem obrabianym. Więcej
informacji na temat bezpiecznej
pracy narzędziem znajduje się na
stronie 11.
PFERDVALUE:

d 1 l 2 d 2 l 1 r Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] [mm] STEEL

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 1,5 936719 18 000–30 000 1 B 0820/6 STEEL
10 25 6 65 1,7 092590 14 000–24 000 1 B 1025/6 STEEL
12 30 6 70 2,1 936764 12 000–20 000 1 B 1230/6 STEEL
16 35 6 75 2,6 003039 9 000–15 000 1 B 1635/6 STEEL
Długi trzpień ø 6 mm, SL 150 mm
10 25 6 175 1,7 092446 9 000 1 B 1025/6 STEEL SL 150
12 30 6 180 2,1 092453 7 000 1 B 1230/6 STEEL SL 150

Strona Katalog
38 2
