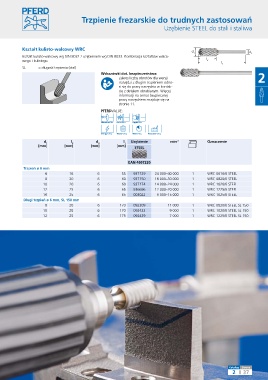

Trzpienie frezarskie do trudnych zastosowań

Uzębienie STEEL do stali i staliwa

Kształt kulisto-walcowy WRC
d d
1 2
Kształt kulisto-walcowy wg DIN 8032 z uzębieniem wg DIN 8033. Kombinacja kształtów walco-
wego i kulistego. l 2
l 1
SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Zakres liczby obrotów dla wersji 2
narzędzi z długim trzpieniem odno-
si się do pracy narzędzia w kontak-
cie z detalem obrabianym. Więcej
informacji na temat bezpiecznej
pracy narzędziem znajduje się na
stronie 11.
PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] STEEL

EAN 4007220
Trzpień ø 6 mm
6 16 6 55 937129 24 000–40 000 1 WRC 0616/6 STEEL
8 20 6 60 937150 18 000–30 000 1 WRC 0820/6 STEEL
10 20 6 60 937174 14 000–24 000 1 WRC 1020/6 STEEL
12 25 6 65 936696 12 000–20 000 1 WRC 1225/6 STEEL
16 25 6 65 003022 9 000–15 000 1 WRC 1625/6 STEEL
Długi trzpień ø 6 mm, SL 150 mm
8 20 6 170 092309 11 000 1 WRC 0820/6 STEEL SL 150
10 20 6 170 092422 9 000 1 WRC 1020/6 STEEL SL 150
12 25 6 175 092439 7 000 1 WRC 1225/6 STEEL SL 150
