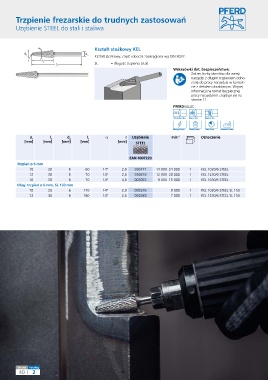

Trzpienie frezarskie do trudnych zastosowań

Uzębienie STEEL do stali i staliwa

α Kształt stożkowy KEL
d d
1 2 Kształt stożkowy, część robocza zaokrąglona wg DIN 8032.
r l 2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Zakres liczby obrotów dla wersji
narzędzi z długim trzpieniem odno-
si się do pracy narzędzia w kontak-
cie z detalem obrabianym. Więcej
informacji na temat bezpiecznej
pracy narzędziem znajduje się na
stronie 11.
PFERDVALUE:

d 1 l 2 d 2 l 1 a r Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] [mm] STEEL

EAN 4007220
Trzpień ø 6 mm
10 20 6 60 14° 2,9 936771 14 000–24 000 1 KEL 1020/6 STEEL
12 30 6 70 14° 2,6 936818 12 000–20 000 1 KEL 1230/6 STEEL
16 30 6 70 14° 4,8 003053 9 000–15 000 1 KEL 1630/6 STEEL
Długi trzpień ø 6 mm, SL 150 mm
10 20 6 170 14° 2,9 092576 9 000 1 KEL 1020/6 STEEL SL 150
12 30 6 180 14° 2,6 092583 7 000 1 KEL 1230/6 STEEL SL 150

Strona Katalog
40 2
