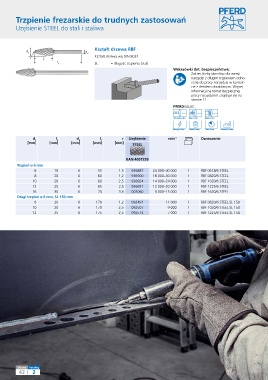

Trzpienie frezarskie do trudnych zastosowań

Uzębienie STEEL do stali i staliwa

Kształt drzewa RBF
d d
1 2
Kształt drzewa wg DIN 8032.
r l 2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Zakres liczby obrotów dla wersji
narzędzi z długim trzpieniem odno-
si się do pracy narzędzia w kontak-
cie z detalem obrabianym. Więcej
informacji na temat bezpiecznej
pracy narzędziem znajduje się na
stronie 11.
PFERDVALUE:

d 1 l 2 d 2 l 1 r Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] [mm] STEEL

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 1,5 936887 24 000–40 000 1 RBF 0618/6 STEEL
8 20 6 60 1,2 936900 18 000–30 000 1 RBF 0820/6 STEEL
10 20 6 60 2,5 936924 14 000–24 000 1 RBF 1020/6 STEEL
12 25 6 65 2,5 936931 12 000–20 000 1 RBF 1225/6 STEEL
16 30 6 70 3,6 003060 9 000–15 000 1 RBF 1630/6 STEEL
Długi trzpień ø 6 mm, SL 150 mm
8 20 6 170 1,2 092491 11 000 1 RBF 0820/6 STEEL SL 150
10 20 6 170 2,5 092507 9 000 1 RBF 1020/6 STEEL SL 150
12 25 6 175 2,5 092514 7 000 1 RBF 1225/6 STEEL SL 150
