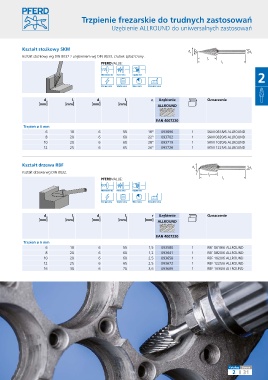

Trzpienie frezarskie do trudnych zastosowań

Uzębienie ALLROUND do uniwersalnych zastosowań

Kształt stożkowy SKM
d α d
1 2
Kształt stożkowy wg DIN 8032 z uzębieniem wg DIN 8033, czubek spłaszczony. l
2
PFERDVALUE: l 1
2

d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 18° 093696 1 SKM 0618/6 ALLROUND
8 20 6 60 22° 093702 1 SKM 0820/6 ALLROUND
10 20 6 60 28° 093719 1 SKM 1020/6 ALLROUND
12 25 6 65 26° 093726 1 SKM 1225/6 ALLROUND

Kształt drzewa RBF
d
1 d 2
Kształt drzewa wg DIN 8032.
r l
2
PFERDVALUE: l 1

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 1,5 093580 1 RBF 0618/6 ALLROUND
8 20 6 60 1,2 093641 1 RBF 0820/6 ALLROUND
10 20 6 60 2,5 093658 1 RBF 1020/6 ALLROUND
12 25 6 65 2,5 093672 1 RBF 1225/6 ALLROUND
16 30 6 70 3,6 093689 1 RBF 1630/6 ALLROUND
