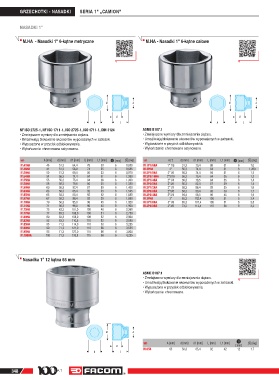

GRZECHOTKI - NASADKI

NASADKI 1" SERIA 1" „CAMION”

M.HA - Nasadki 1" 6-kątne metryczne M.HA - Nasadki 1" 6-kątne calowe

d1 d d1 d

L1 L1
A L A L
NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124 ASME B107.1
• Zmniejszone wymiary dla zmniejszenia ciężaru. • Zmniejszone wymiary dla zmniejszenia ciężaru.
• Umożliwiają blokowanie akcesoriów wyposażonych w zatrzaski. • Umożliwiają blokowanie akcesoriów wyposażonych w zatrzaski.
• Wyposażone w przycisk odblokowywania. • Wyposażone w przycisk odblokowywania.
• Wykończenie: chromowane satynowane. • Wykończenie: chromowane satynowane.

A [mm] d [mm] d1 [mm] L [mm] L1 [mm] u [ mm] [kg] A ["] d [mm] d1 [mm] L [mm] L1 [mm] u [mm] [kg]
M.41HA 46 51,3 64,4 76 30 6 0,850 M.1P7/8HA 1" 7/8 51,3 70,4 80 31 6 1,0
M.46HA 41 51,3 56,9 74 25 6 0,685 M.2PHA 2" 56,3 74,4 84 31 6 1,260
M.50HA 50 51,3 69,4 80 33 6 0,970 M.2P1/8HA 2"1/8 56,3 74,4 84 31 6 1,3
M.54HA 54 56,3 74,4 84 31 6 1,260 M.2P3/16HA 2"3/16 56,3 75,4 84 35 6 1,3
M.55HA 55 56,3 75,4 84 36 6 1,260 M.2P1/4HA 2"1/4 56,3 78,5 84 35 6 1,4
M.58HA 58 56,3 79,6 85 35 6 1,350 M.2P3/8HA 2"3/8 56,3 82,4 87 39 6 1,4
M.60HA 60 56,3 82,4 87 39 6 1,430 M.2P1/2HA 2"1/2 58,3 86,4 92 35 6 1,6
M.63HA 63 58,3 85,4 92 35 6 1,545 M.2P5/8HA 2"5/8 58,3 90,4 92 39 6 1,7
M.65HA 65 58,3 88,4 92 42 6 1,650 M.2P3/4HA 2"3/4 94,4 58,3 96 45 6 1,9
M.67HA 67 58,3 90,4 92 39 6 1,690 M.3PHA 3" 65,3 103,4 100 51 6 2,4
M.70HA 70 56,3 95,0 96 45 6 1,920 M.3P1/8HA 3"1/8 65,3 107,4 106 51 6 2,8
M.71HA 71 56,3 96,0 96 45 6 1,900 M.3P3/8HA 3"3/8 73,3 113,4 110 56 6 3,2
M.75HA 75 63,3 101,0 100 48 6 2,260
M.77HA 77 63,3 108,0 100 51 6 2,750
M.80HA 80 63,3 108,0 106 52 6 2,800
M.82HA 82 63,3 110,8 110 52 6 2,880
M.85HA 85 71,3 114,0 110 52 6 3,225
M.90HA 90 71,3 121,0 110 56 6 3,555
M.95HA 95 71,3 127,0 110 56 6 3,800
M.100HA 100 71,3 133,0 115 56 6 4,225

Nasadka 1" 12 kątna 65 mm

ASME B107.1
• Zmniejszone wymiary dla zmniejszenia ciężaru.
• Umożliwiają blokowanie akcesoriów wyposażonych w zatrzaski.
• Wyposażone w przycisk odblokowywania.
• Wykończenie: chromowane.

d1 d
T
A [mm] d [mm] d1 [mm] L [mm] L1 [mm] [kg]
L1 [ mm]
M.65B 65 58,3 85,4 92 42 12 1.7
A L
