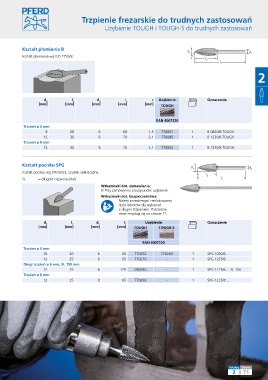

Trzpienie frezarskie do trudnych zastosowań

Uzębienie TOUGH i TOUGH-S do trudnych zastosowań

Kształt płomienia B
d 1 d 2
Kształt płomienia wg ISO 7755/8. r
2 l
l 1
2

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] TOUGH

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 1,5 770061 1 B 0820/6 TOUGH
12 30 6 70 2,1 770085 1 B 1230/6 TOUGH
Trzpień ø 8 mm
12 30 8 70 2,1 770092 1 B 1230/8 TOUGH

Kształt pocisku SPG
d 1 d 2
Kształt pocisku wg DIN 8032, czubek spłaszczony.
l 2
SL = długość trzpienia (stal) l 1
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] TOUGH TOUGH-S

EAN 4007220
Trzpień ø 6 mm
10 20 6 60 770252 770269 1 SPG 1020/6 ...
12 25 6 65 770276 - 1 SPG 1225/6 ...
Długi trzpień ø 6 mm, SL 150 mm
12 25 6 175 090930 - 1 SPG 1225/6 ... SL 150
Trzpień ø 8 mm
12 25 8 65 770283 - 1 SPG 1225/8 ...
