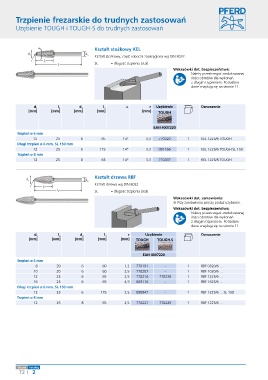

Trzpienie frezarskie do trudnych zastosowań

Uzębienie TOUGH i TOUGH-S do trudnych zastosowań

α Kształt stożkowy KEL
d d
1 2 Kształt stożkowy, część robocza zaokrąglona wg DIN 8032.
r l 2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.

d 1 l 2 d 2 l 1 a r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] TOUGH

EAN 4007220
Trzpień ø 6 mm
12 25 6 65 14° 3,3 770320 1 KEL 1225/6 TOUGH
Długi trzpień ø 6 mm, SL 150 mm
12 25 6 175 14° 3,3 091166 1 KEL 1225/6 TOUGH SL 150
Trzpień ø 8 mm
12 25 8 65 14° 3,3 770337 1 KEL 1225/8 TOUGH

Kształt drzewa RBF
d d
1 2
Kształt drzewa wg DIN 8032.
r l
2
l SL
1 = długość trzpienia (stal)
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] TOUGH TOUGH-S

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 1,2 770191 - 1 RBF 0820/6 ...
10 20 6 60 2,5 770207 - 1 RBF 1020/6 ...
12 25 6 65 2,5 770214 770238 1 RBF 1225/6 ...
16 25 6 65 4,9 869116 - 1 RBF 1625/6 ...
Długi trzpień ø 6 mm, SL 150 mm
12 25 6 175 2,5 090947 - 1 RBF 1225/6 ... SL 150
Trzpień ø 8 mm
12 25 8 65 2,5 770221 770245 1 RBF 1225/8 ...

Strona Katalog
72 2
