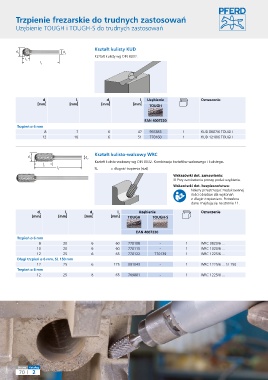

Trzpienie frezarskie do trudnych zastosowań

Uzębienie TOUGH i TOUGH-S do trudnych zastosowań

Kształt kulisty KUD
d 1 d 2
Kształt kulisty wg DIN 8032.
l 2
l
1

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] TOUGH

EAN 4007220
Trzpień ø 6 mm
8 7 6 47 955383 1 KUD 0807/6 TOUGH
12 10 6 51 770160 1 KUD 1210/6 TOUGH

Kształt kulisto-walcowy WRC
d d
1 2
Kształt kulisto-walcowy wg DIN 8032. Kombinacja kształtów walcowego i kulistego.
l 2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] TOUGH TOUGH-S

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 770108 - 1 WRC 0820/6 ...
10 20 6 60 770115 - 1 WRC 1020/6 ...
12 25 6 65 770122 770139 1 WRC 1225/6 ...
Długi trzpień ø 6 mm, SL 150 mm
12 25 6 175 091043 - 1 WRC 1225/6 ... SL 150
Trzpień ø 8 mm
12 25 8 65 769881 - 1 WRC 1225/8 ...
