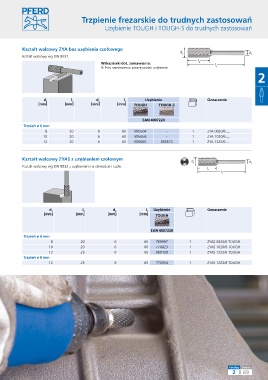

Trzpienie frezarskie do trudnych zastosowań

Uzębienie TOUGH i TOUGH-S do trudnych zastosowań

Kształt walcowy ZYA bez uzębienia czołowego
d 1 d
Kształt walcowy wg DIN 8032. 2
l
Wskazówki dot. zamawiania: 2 l
■ Przy zamówieniu proszę podać uzębienie. 1
2

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] TOUGH TOUGH-S

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 895504 - 1 ZYA 0820/6 ...
10 20 6 60 895658 - 1 ZYA 1020/6 ...
12 25 6 65 895665 895672 1 ZYA 1225/6 ...

Kształt walcowy ZYAS z uzębieniem czołowym
d
1 d 2
Kształt walcowy wg DIN 8032 z uzębieniem na obwodzie i czole.
l
2
l 1

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] TOUGH

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 769997 1 ZYAS 0820/6 TOUGH
10 20 6 60 770023 1 ZYAS 1020/6 TOUGH
12 25 6 65 869109 1 ZYAS 1225/6 TOUGH
Trzpień ø 8 mm
12 25 8 65 770054 1 ZYAS 1225/8 TOUGH

Katalog Strona
2 69
