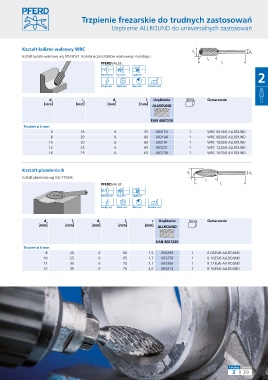

Page 117 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie ALLROUND do uniwersalnych zastosowań

Kształt kulisto-walcowy WRC
d d
1 2
Kształt kulisto-walcowy wg DIN 8032. Kombinacja kształtów walcowego i kulistego.
l
2
PFERDVALUE: l 1
2

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
6 16 6 55 093153 1 WRC 0616/6 ALLROUND
8 20 6 60 093184 1 WRC 0820/6 ALLROUND
10 20 6 60 093191 1 WRC 1020/6 ALLROUND
12 25 6 65 093221 1 WRC 1225/6 ALLROUND
16 25 6 65 093238 1 WRC 1625/6 ALLROUND

Kształt płomienia B
d
1 d 2
Kształt płomienia wg ISO 7755/8. r l
2
PFERDVALUE: l 1

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 1,5 093269 1 B 0820/6 ALLROUND
10 25 6 65 1,7 093276 1 B 1025/6 ALLROUND
12 30 6 70 2,1 093306 1 B 1230/6 ALLROUND
16 35 6 75 2,6 093313 1 B 1635/6 ALLROUND

Katalog Strona
2 29
