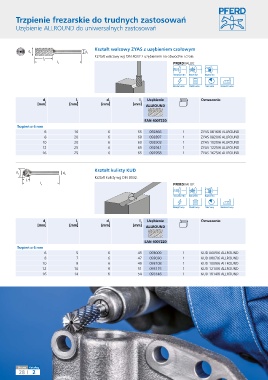

Page 116 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie ALLROUND do uniwersalnych zastosowań

Kształt walcowy ZYAS z uzębieniem czołowym
d 1 d 2
Kształt walcowy wg DIN 8032 z uzębieniem na obwodzie i czole.
l 2
l
1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
6 16 6 55 092866 1 ZYAS 0616/6 ALLROUND
8 20 6 60 092897 1 ZYAS 0820/6 ALLROUND
10 20 6 60 092903 1 ZYAS 1020/6 ALLROUND
12 25 6 65 092941 1 ZYAS 1225/6 ALLROUND
16 25 6 65 092958 1 ZYAS 1625/6 ALLROUND

Kształt kulisty KUD
d d
1 2
Kształt kulisty wg DIN 8032.
l 2
l 1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
6 5 6 45 093009 1 KUD 0605/6 ALLROUND
8 7 6 47 093030 1 KUD 0807/6 ALLROUND
10 9 6 49 093108 1 KUD 1009/6 ALLROUND
12 10 6 51 093115 1 KUD 1210/6 ALLROUND
16 14 6 54 093146 1 KUD 1614/6 ALLROUND

Strona Katalog
28 2
