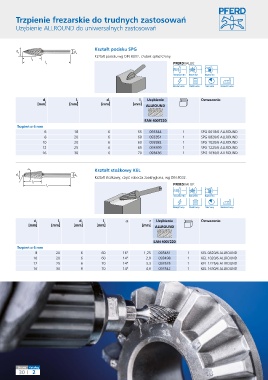

Trzpienie frezarskie do trudnych zastosowań

Uzębienie ALLROUND do uniwersalnych zastosowań

Kształt pocisku SPG
d d
1 2
Kształt pocisku wg DIN 8032, czubek spłaszczony.
l
2
l 1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 093344 1 SPG 0618/6 ALLROUND
8 20 6 60 093351 1 SPG 0820/6 ALLROUND
10 20 6 60 093382 1 SPG 1020/6 ALLROUND
12 25 6 65 093399 1 SPG 1225/6 ALLROUND
16 30 6 70 093436 1 SPG 1630/6 ALLROUND

α Kształt stożkowy KEL
d d
1 2
Kształt stożkowy, część robocza zaokrąglona, wg DIN 8032.
r l 2
l 1 PFERDVALUE:

d 1 l 2 d 2 l 1 a r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] ALLROUND

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 16° 1,25 093481 1 KEL 0820/6 ALLROUND
10 20 6 60 14° 2,9 093498 1 KEL 1020/6 ALLROUND
12 25 6 70 14° 3,3 093535 1 KEL 1225/6 ALLROUND
16 30 6 70 14° 4,8 093542 1 KEL 1630/6 ALLROUND
