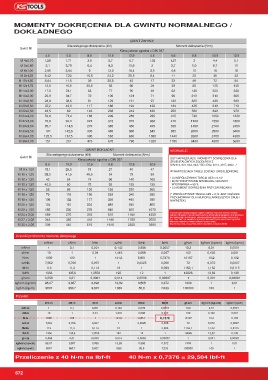

MOMENTY DOKRĘCENIA DLA GWINTU NORMALNEGO /
DOKŁADNEGO

GWINT ZWYKŁY
Siła wstępnego dokręcenia (kN) Moment dokręcenia (N•m)
Gwint M
Klasa jakości zgodna z DIN 267
4.6 5.6 8.8 10.9 12.9 4.6 5.6 8.8 10.9 12.9
M 4x0,70 1,29 1,71 3,9 5,7 6,7 1,02 1,37 3 4,4 5,1
M 5x0,80 2,1 2,79 6,4 9,3 10,9 2 2,7 5,9 8,7 10
M 6x1,00 2,96 3,94 9 13,2 15,4 3,5 4,6 10 15 18
M 8x1,25 5,42 7,23 16,5 24,2 28,5 8,4 11 25 36 43
M 10x1,50 8,64 11,5 26 38,5 45 17 22 49 72 84
M 12x1,75 12,6 16,8 38,5 56 66 29 39 85 125 145
M 14x2,00 17,3 23,1 53 77 90 46 62 135 200 235
M 16x2,00 23,8 31,7 72 106 124 71 95 210 310 365
M 18x2,50 28,9 38,6 91 129 151 97 130 300 430 500
M 20x2,50 37,2 49,6 117 166 194 138 184 425 610 710
M 22x2,50 46,5 62 146 208 243 186 250 580 830 970
M 24x3,00 53,6 71,4 168 239 280 235 315 730 1050 1220
M 27x3,00 70,6 94,1 221 315 370 350 470 1100 1550 1800
M 30x3,50 85,7 114,5 270 385 450 475 635 1450 2100 2450
M 33x3,50 107 142,5 335 480 560 645 865 2000 2800 3400
M 36x4,00 125,5 167,5 395 560 680 1080 1440 2600 3700 4300
M 39x4,00 151 201 475 670 790 1330 1780 3400 4800 5600
GWINT DOKŁADNY INFORMACJE:
Siła wstępnego dokręcenia (kN) Moment dokręcenia (N•m)
Gwint M SIŁY NAPRĘŻAJĄCE I MOMENTY DOKRĘCENIA DLA
Klasa jakości zgodna z DIN 267
ŚRUB STALOWYCH ZGODNYCH Z
8.8 10.9 12.9 8.8 10.9 12.9 DIN 912, 931, 933, 934 / ISO 4762, 4014, 4017, 4032 ...*
M 8 x 1,00 18,1 26,5 31 27 40 47 W WARTOŚCIACH TABELI ZOSTAŁY UWZGLĘDNIONE:
M 10 x 1,25 28,5 41,5 48,5 54 79 93
• A) WSPÓŁCZYNNIK TARCIA GES = 0,14*
M 12 x 1,25 43 64 74 96 140 165
• B) WYKORZYSTANIE MINIMALNEJ GRANICY
M 12 x 1,50 40,5 60 70 92 135 155 WYSTAWANIA = 90 %
• C) MOMENT DOKRĘCENIA PRZY ZAKRĘCANIU
M 14 x 1,50 58 86 100 150 220 260
M 16 x 1,50 79 116 136 230 340 290 (* WSPÓŁCZYNNIK TARCIA GES = 0,14 JEST OGÓLNIE
M 18 x 1,50 106 152 177 350 490 580 PRZYJMOWANY DLA NAJPOPULARNIEJSZYCH ŚRUB I
NAKRĘTEK.)
M 20 x 1,50 134 191 224 480 690 800
M 22 x 1,50 166 236 275 640 920 1070
M 24 x 2,00 189 270 315 810 1160 1350 *DODATKOWE NASMAROWANIE GWINTU ZMIENIA ZNACZNIE WSPÓŁCZYNNIK
TARCIA I PROWADZI DO NIEOKREŚLONYCH STOSUNKÓW MOMENTU DOKRĘCENIA!
NA PONIŻSZYM PRZYKŁADZIE UWZGLĘDNIONO WSPÓŁCZYNNIK TARCIA GES =
M 27 x 2,00 245 350 410 1190 1700 2000 0,14. ZALEŻNIE OD MOMENTU DOKRĘCENIA I NARZĘDZIA OBLICZANE SĄ RÓŻNE
WARTOŚCI WSPÓŁCZYNNIKA TARCIA I ODCHYLENIA.
M 30 x 2,00 309 440 515 1610 2300 2690 WSZYSTKIE DANE SĄ JEDYNIE WARTOŚCIAMI REFERENCYJNYMI
Czynniki przeliczenia momentu obrotowego
mN•m cN•m N•m ozf•in lbf•in lbf•ft gf•cm kgf•cm (kp•cm) kgf•m (kp•m)
mN•m 1 0,1 0,001 0,142 0,009 0,0007 10,2 0,01 0,0001
cN•m 10 1 0,01 1,416 0,088 0,007 102 0,102 0,001
N•m 1000 100 1 141,6 8,851 0,7376 10197 10,2 0,102
ozf•in 7,062 0,706 0,007 1 0,0625 0,005 72 0,072 0,0007
lbf•in 113 11,3 0,113 16 1 0,083 1152,1 1,152 0,0115
lbf•ft 1356 135,6 1,3558 192 12 1 13826 13,83 0,138
gf•cm 0,098 0,01 0,0001 0,014 0,0009 0,00007 1 0,001 0,00001
kgf•cm (kp•cm) 98,07 9,807 0,098 13,89 0,868 0,072 1000 1 0,01
kgf•m (kp•m) 9807 980,7 9,807 1389 86,8 7,233 100000 100 1
Przykład:
mN•m cN•m N•m ozf•in lbf•in lbf•ft gf•cm kgf•cm (kp•cm) kgf•m (kp•m)
mN•m 1 0,1 0,001 0,142 0,009 0,0007 10,2 0,01 0,0001
cN•m 10 1 0,01 1,416 0,088 0,007 102 0,102 0,001
N•m 1000 100 1 141,6 8,851 0,7376 10197 10,2 0,102
ozf•in 7,062 0,706 0,007 1 0,0625 0,005 72 0,072 0,0007
lbf•in 113 11,3 0,113 16 1 0,083 1152,1 1,152 0,0115
lbf•ft 1356 135,6 1,3558 192 12 1 13826 13,83 0,138
gf•cm 0,098 0,01 0,0001 0,014 0,0009 0,00007 1 0,001 0,00001
kgf•cm (kp•cm) 98,07 9,807 0,098 13,89 0,868 0,072 1000 1 0,01
kgf•m (kp•m) 9807 980,7 9,807 1389 86,8 7,233 100000 100 1
Przeliczenie z 40 N•m na lbf•ft 40 N•m x 0,7376 = 29,504 lbf•ft
