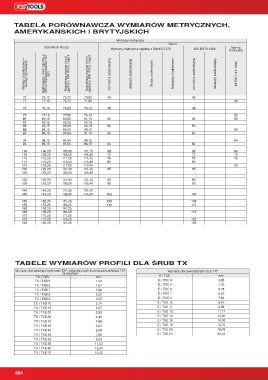

TABELA PORÓWNAWCZA WYMIARÓW METRYCZNYCH,
AMERYKAŃSKICH I BRYTYJSKICH

Wymiary metryczne
Gwint
Szerokości kluczy Norma
Wymiary metryczne zgodne z DIN ISO 272 ISO R272 1968 francuska
Wymiar znamionowy = wymiar zamawiany Najmniejszy (mm) zgodny z DIN 475/2 ewentualnie ISO 691 Największy wymiar (mm) zgodny z DIN 475/2, rząd 1 Największy wymiar (mm) zgodny z DIN 475/2, rząd 2 normalny sześciokątny większa sześciokątna Śruba z kołnierzem Nakrętka z kołnierzem normalny sześciokątny mniejszy sześciokątny NFE27-111-1930

70 70,12 70,72 70,92 45 45
71 71,12 71,72 71,92 48
75 75,15 75,85 76,15 48 48
77 77,15 77,85 78,15 52
80 80,15 80,85 81,15 52 52 56
82 82,15 82,85 82,15
85 85,15 85,85 86,15 56 56
88 88,15 88,85 88,15 60
90 90,15 90,85 91,15 60 60
94 94,15 94,85 94,15 64
95 95,15 95,85 96,15 64 64
100 100,15 100,85 101,15 68 68 68
105 105,20 106,00 106,40 72 72 72
110 110,20 111,00 111,40 76 76 76
115 115,20 116,00 116,40 80 80
116 116,20 117,00 117,40 80
120 120,20 121,00 121,40 85 85
125 125,20 126,00 126,40
130 130,20 131,00 131,40 90 90
135 135,20 136,00 136,40 95 95
140 140,20 141,00 141,40
145 145,20 146,00 146,40 100 100
150 150,25 151,25 105 105
155 155,25 156,25 110 110
160 160,25 161,25
165 165,25 166,25 115
170 170,25 171,25
175 175,25 176,25 120
180 180,25 181,25 125

TABELE WYMIARÓW PROFILI DLA ŚRUB TX
Wymiary dla wewnętrznych śrub TX® i wewnętrznych śrub bezpieczeństwa TX® Wymiary dla zewnętrznych śrub TX®
ze sztyftem
TX / TXB mm E / TXE mm
TX / TXB 5 1,42 E / TXE 4 3,86
TX / TXB 6 1,67 E / TXE 5 4,75
TX / TXB 7 1,99 E / TXE 6 5,74
TX / TXB 8 2,31 E / TXE 7 6,22
TX / TXB 9 2,50 E / TXE 8 7,52
TX / TXB 10 2,74 E / TXE 10 9,42
TX / TXB 15 3,27 E / TXE 11 9,98
TX / TXB 20 3,86 E / TXE 12 11,17
TX / TXB 25 4,43 E / TXE 14 12,90
TX / TXB 27 4,99 E / TXE 16 14,76
TX / TXB 30 5,52 E / TXE 18 16,70
TX / TXB 40 6,65 E / TXE 20 18,49
TX / TXB 45 7,82 E / TXE 24 22,16
TX / TXB 50 8,83
TX / TXB 55 11,22
TX / TXB 60 13,25
TX / TXB 70 15,42

664
