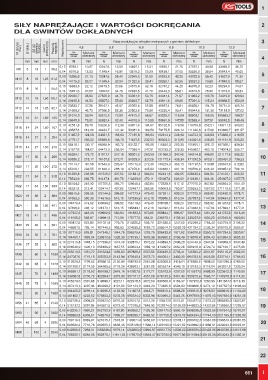

SIŁY NAPRĘŻAJĄCE I WARTOŚCI DOKRĘCANIA 2
DLA GWINTÓW DOKŁADNYCH

M (śruba ma·) S1(6kt.) S2 (Ø głowica śruby) Gwint precyzyjny Przekrój napięcia Współczynnik wstępnego 4.8 Moment wstępnego 5.8 Klasy produkcyjne wkrętów metrycznych z gwintem dokładnym 10.9 Moment wstępnego 12.9 Moment 3
6.8
8.8
Moment
Moment
Moment
Siła
Siła
Siła
Siła
Siła
Siła
wstępnego
wstępnego
wstępnego
Nm
mm mm mm mm naciągu obrotowy naciągu obrotowy naciągu obrotowy naciągu obrotowy naciągu obrotowy naciągu obrotowy 4
N
Nm
Nm
N
N
N
Nm
N
Nm
N
Nm
0,10 9798,1 10,87 12247,6 13,59 14697,1 16,31 19596,1 21,75 27557,1 30,58 33068,5 36,70
M8 6 13 1 39,2
0,14 9079,5 13,53 11349,4 16,91 13619,3 20,29 18159,1 27,05 25536,2 38,04 30643,4 45,65
0,10 15296,9 21,13 12247,6 26,41 22945,3 31,69 30593,8 42,25 43022,5 59,42 51627,0 71,30 5
M10 8 16 1,25 61,2
0,14 14175,0 26,27 11349,4 32.84 21262,6 39,41 28350,1 52,55 39867,3 73,89 47840,8 88,67
0,10 16383,6 22,12 20479,5 27,66 24575,4 33,19 32767,2 44,25 46078,8 62,23 55294,6 74,67
M10 8 16 1 64,5
0,14 15221,6 27,80 19027,0 34,75 22832,5 41,70 30443,3 55,61 42810,8 78,20 51373,0 93,84 6
0,10 22020,7 35,83 27525,9 44,79 33031,0 53,75 44041,4 71,67 61933,2 100,78 74319,8 120,94
M12 10 18 1,50 88,1
0,14 20405,8 44,53 25507,2 55,66 30608,7 66,79 40811,6 89,06 57391,3 125,24 68869,5 150,29
0,10 23333,7 37,26 29167,1 46,57 35000,6 55,88 46667,4 74,51 65626,1 104,78 78751,3 125,74
M12 10 18 1,25 92,1 7
0,14 21669,2 46,70 27086,5 58,38 32503,8 70,06 43338,4 93,41 60944,6 131,36 73133,5 157,63
0,10 31610,0 59,04 39512,5 73,80 47415,0 88,57 63220,0 118,09 88903,1 166,06 106683,7 199,27
M14 10 21 1,50 125
0,14 29345,9 73,92 36682,4 92,40 44018,9 110,89 58691,9 147,85 82535,4 207,91 99042,5 249,49
0,10 42581,3 89,78 53226,6 112,33 63871,9 134,67 85162,5 179,56 119759,8 252,51 143711,8 303,02 8
M16 14 24 1,50 167
0,14 39587,8 113,06 49484,7 141,32 59381,6 169,59 79175,5 226,12 111340,6 317,98 133608,7 381,57
0,10 51457,2 124,03 64321,5 155,03 77185,8 186,04 102914,4 248,06 144723,3 348,83 173668,0 418,59
M18 14 27 2 204
0,14 47751,7 155,02 59689,6 193,78 71627,5 232,53 95503,3 310,05 134301,6 436,00 161161,9 523,20 9
0,10 55415,1 130,17 69268,9 162,72 83122,7 195,26 110830,3 260,35 155855,1 366,12 187026,1 439,34
M18 14 27 1,50 216
0,14 51577,6 164,67 64472,0 205,84 77366,4 247,01 103155,2 329,35 145062,1 463,15 174074,5 555,77
0,10 65534,1 173,72 81917,7 217,16 98301,2 260,59 131068,3 347,45 184314,8 488,60 221177,8 586,32
M20 17 30 2 258 10
0,14 60886,2 218,17 76107,8 272,71 91329,3 327,26 121772,4 436,34 171242,5 613,61 205491,0 736,33
0,10 70114,7 181,58 87643,3 226,97 105172,0 272,36 140229,3 363,15 197197,5 510,68 236637,0 612,82
M20 17 30 1,50 272
0,14 65319,1 230,55 81648,4 288,19 97978,6 345,82 130638,1 461,10 183709,9 648,42 220451,9 788,10
0,10 81220,8 236,88 101526,0 307,53 121831,2 369,04 162441,5 492,05 228433,4 691,94 274120,1 830,33 11
M22 17 34 2 318
0,14 75533,9 298,75 94417,4 391,76 113300,9 470,11 151067,8 626,82 212439,1 881,46 254927,0 1057,75
0,10 86164,2 246,02 107705,3 385,70 129246,4 462,84 172328,5 617,12 277075,0 867,83 290804,3 1041,40
M22 17 34 1,50 333
0,14 80331,8 313,41 100414,7 487,92 120497,7 585,50 160663,6 780,67 225933,2 1097,82 271119,8 1371,38 12
0,10 98515,6 308,56 123144,5 399,52 147773,4 479,43 197031,1 639,23 277075,0 898,92 332490,0 1078,71
M24 19 36 2 384
0,14 91693,3 390,33 114616,6 510,15 137539,9 612,18 183386,5 816,24 257887,3 1147,84 309464,8 1377,41
0,10 104079,4 319,62 130099,2 399,52 156119,0 479,43 208158,7 639,23 292723,2 898,92 351267,9 1078,71
M24 - 36 1,50 401 13
0,14 97096,0 408,12 121370,1 510,15 145644,1 612,18 194192,1 816,24 273082,6 1147,84 327699,1 1377,41
0,10 127922,3 448,43 159902,9 560,54 191883,5 672,65 255844,7 896,87 359781,6 1261,22 431737,9 1513,46
M27 19 41 2 496
0,14 119185,0 569,67 148981,3 712,09 178777,5 854,51 238370,1 1139,34 335207,9 1602,20 402249,5 1922,64
0,10 160817,5 623,80 201021,8 779,75 214226,2 935,70 321635,0 1247,60 452299,2 1754,43 542759,0 2105,32 14
M30 22 46 2 621
0,14 149957,0 795,14 187446,3 993,93 224935,5 1192,72 299914,0 15092,29 421754,2 2236,34 506105,0 2683,61
0,10 197716,9 835,81 247146,1 1044,76 296575,4 1253,75 395433,8 1671,62 556078,8 2350,72 667294,5 2820,87
M33 24 50 2 761
0,14 184490,1 1068,24 230612,6 1335,30 276735,1 1602,36 368980,2 2136,49 518878,4 3004,43 622654,0 3605,32 15
0,10 221916,8 1048,15 277396,0 1310,18 332875,1 1572,22 443833,5 2096,29 624140,9 2947,91 748969,0 3537,49
M36 27 55 3 865
0,14 206548,9 1326,13 258186,2 1657,55 309823,4 1989,19 413097,9 2652,26 580918,9 3729,74 697102,7 4475,68
0,10 265219,6 1351,70 331524,5 1689,63 397829,5 2027,56 530439,3 2703,41 745930,2 3801,67 895116,2 4562,00
M39 - 60 3 1030
0,14 247027,0 1715,15 308783,8 2143,94 370540,4 2572,72 494054,1 3430,30 694763,5 4823,86 833716,1 5788,63 16
0,10 312529,3 1709,52 390661,6 2136,90 468793,9 2564,28 625058,5 3419,04 878988,6 4808,02 1054786,0 5769,62
M42 32 65 3 1210
0,14 291268,7 2174,59 364085,9 2718,24 436903,1 3261,89 582537,4 4349,18 819193,3 6116,04 983031,9 7339,24
0,10 362551,7 2118,52 453189,7 2648,14 543827,6 3177,77 725103,5 4237,03 1019677,0 5958,33 1223612,0 7149,99
M45 - 70 3 1400 17
0,14 338067,8 2700,72 422584,7 3375,90 507101,7 4051,08 676135,5 5401,43 950815,6 7595,77 1140979,0 9114,92
0,10 415279,0 2581,68 519098,7 3227,11 622918,5 3872,53 830558,0 5163,37 1167972,0 7260,99 1401567,0 8713,18
M48 25 75 3 1600
0,14 387415,3 3297,46 484269,2 4121,83 581123,0 4946,20 774830,6 6594,93 1089606,0 9274,12 1307527,0 11128,94
0,10 494405,2 3299,14 618006,5 4123,92 741607,8 4948,71 988810,4 6598,28 1390515,5 9278,83 1668618,0 11134,60 18
M52 - 80 3 1900
0,14 461482,7 4222,62 576853,3 5278,28 692224,0 6333,94 922965,3 8445,25 1297920,0 11876,13 1557504,0 14251,36
0,10 552738,4 4008,26 690923,0 5010,32 829107,5 6012,39 1105477,0 8016,51 1554577,0 11273,22 1865492,0 13527,87
M56 41 85 4 2140
0,14 515137,2 5097,95 643921,5 6372,43 772705,8 7646,92 1030274,0 10195,89 1448823,0 14337,98 1738588,0 17205,57 19
0,10 642235,1 4950,24 802793,9 6187,80 963352,7 7425,36 1284470,0 9900,49 1806286,0 13922,56 2167544,0 16707,07
M60 - 90 4 2480
0,14 598863,8 6309,01 748579,8 7886,27 898295,7 9463,52 1197728,0 12618,02 1684304,0 17744,10 2021165,0 21292,92
0,10 739716.3 6039,07 924645,4 7548,84 1109574,0 9058,60 1479433,0 12078,14 2080452,0 16984,88 2496543,0 20381,86
M64 46 95 4 2850 20
0,14 690084,3 7710,76 862605,3 9638,45 1035126,0 11566,14 1380169,0 15421,52 1940862,0 21686,51 2329034,0 26023,81
0,10 842588,5 7263,31 1053236,0 9079,14 1263883,0 10894,97 1685177,0 14526,62 2369780,0 20428,06 2843736,0 24513,68
M68 - 100 4 3240
0,14 786380,1 9288,98 982975,1 11611,23 1179570,0 13933,47 1572760,0 18577,96 2211694,0 26125,26 2654033,0 31350,31
