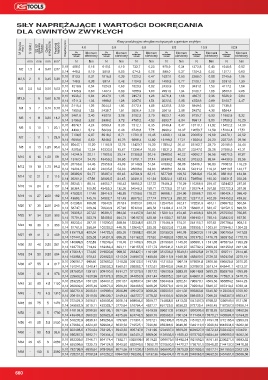

SIŁY NAPRĘŻAJĄCE I WARTOŚCI DOKRĘCANIA
DLA GWINTÓW ZWYKŁYCH

Klasy produkcyjne wkrętów metrycznych z gwintem zwykłym
M (śruba ma·) S1(6kt.) S2 (Ø głowica śruby) Gwint precyzyjny Przekrój napięcia Współczynnik wstępnego 4.8 Moment wstępnego 5.8 Moment wstępnego 6.8 Moment wstępnego 8.8 Moment wstępnego 10.9 Moment wstępnego 12.9 Moment
Siła
Siła
Siła
Siła
Siła
Siła
N
Nm
N
N
Nm
mm mm mm mm˝ naciągu obrotowy naciągu obrotowy naciągu obrotowy naciągu obrotowy naciągu obrotowy naciągu obrotowy
Nm
N
Nm
N
Nm
Nm
N
0,10 488,0 0,15 610,6 0,19 732,7 0,23 976,9 0,31 1373,8 0,43 1648,6 0,52
M2 1,5 4 0,40 2,07
0,14 449,5 0,19 561,9 0,23 674,3 0,28 899,0 0,37 1264,3 0,52 1517,1 0,63
0,10 813,5 0,31 1016,9 0,39 1220,2 0,47 1627,0 0,63 2288,0 0,88 2745,6 1,06
M2,5 2 5 0,45 3,39
0,14 749,9 0,38 937,4 0,48 1124,9 0,58 1499,8 0,77 2109,1 1,08 2531,0 1,30
0,10 1219,9 0,54 1524,9 0,68 1829,9 0,82 2439,9 1,09 3431,0 1,53 4117,2 1,84
M3 2,5 5,5 0,50 5,03
0,14 1125,9 0,60 1407,4 0,83 1688,9 1,00 2251,9 1,34 3166,7 1,88 3800,0 2,26
0,10 1638,2 0,84 2047,8 1,05 2457,3 1,26 3276,4 1,68 4607,5 2,36 5528,9 2,84
M3,5 - 6 0,60 6,78
0,14 1511,3 1,03 1889,2 1,28 2267,0 1,54 3022,6 2,05 4250,6 2,89 5100,7 3,47
0,10 2115,4 1,25 2644,3 1,56 3173,1 1,88 4230,8 2,50 5949,6 3,52 7139,5
M4 3 7 0,70 8,78
0,14 1950,9 1,53 2438,7 1,91 2926,4 2,29 3901,9 3,06 5487,0 4,30 6584,4
0,10 3461,6 2,46 4327,0 3,08 5192,3 3,70 6923,1 4,93 9735,7 6,93 11682,8 8,32
M5 4 8 0,80 14,2
0,14 3196,8 3,02 3996,0 3,78 4795,2 4,53 6393,7 6,04 8991,1 8,50 10789,3 10,20
0,10 4874,7 4,24 6093,4 5.30 7312,1 6,35 9749,4 8,47 13710,1 11,92 16452,2 14,30
M6 5 10 1 20,1
0,14 4499,1 5,19 5623,9 6.48 6748,6 7,78 8998,2 10.37 12653,7 14,59 15184,4 17,51
0,10 7134,5 6,97 8918,2 8,71 10701,8 10,45 14269,1 13,94 20065,9 19,60 24079,1 23,52
M7 - 11 1 28,9
0,14 6599,6 8,60 8249,5 10,76 9899,4 12,90 13199,2 17,21 18561,4 24,20 22273,6 29,04
0,10 89447,1 10,20 11183,9 12,75 13420,7 15,30 17894,2 20,41 25163,7 28,70 30196,5 34,44
M8 6 13 1,25 36,6
0,14 8265,6 12,54 10332,0 15,67 12398,4 18,80 16531,2 25,07 23247,0 35,26 27896,5 42,31
0,10 14244,5 20,11 17805,6 25,14 21366,8 30,16 28489,0 40,22 40062,7 56,56 48075,3 67,87
M10 8 16 1,50 58
0,14 13167,4 24,76 16459,2 30,95 19751,1 37,14 26334,8 49,52 37033,3 69,64 44439,9 83,56
0,10 20766,6 34,43 25958,3 43,03 31149,9 51,64 41533,2 68,86 58406,1 96,83 70087,3 116,20
M12 10 18 1,75 84,2
0,14 19204,0 42,42 24005,0 53,03 28806,0 63,63 38408,0 84,84 54011,2 119,31 64813,5 143,17
0,10 28389,9 54,77 35487,4 68,46 42584,9 82,15 56779,8 109,53 79846,6 154,03 95816,0 184,84
M14 12 21 2 115
0,14 26261,2 67,56 32826,5 84,45 39391,8 101,34 52522,4 135,13 73859,6 190,02 88631,5 228,03
0,10 39242,1 85,14 49052,7 106,43 58863,2 127,72 78484,3 170,29 110368,5 239,47 132442,2 287,36
M16 14 24 2 157
0,14 36364,2 105,80 45455,3 132,26 54546,3 158,71 72728,5 211,61 102274,4 297,58 122723,3 357,09
0,10 47533,0 117,48 59416,3 146,85 71299,6 176,22 95066,1 234,96 133686,7 330,41 160424,1 396,49
M18 14 27 2,50 192
0,14 43986,1 145,16 54982,7 181,45 65979,2 217,74 87972,3 290,32 123711,0 402,26 148453,2 489,92
0,10 61238,0 166,08 76547,5 207,61 91857,0 249,13 122476,0 332,17 172231,9 467,11 206678,2 560,54
M20 17 30 2,50 245
0,14 56747,1 206,39 70933,9 257,98 85120,6 309,58 113494,2 412,78 156601,2 580,47 191521,5 696,56
0,10 76305,2 227,22 95381,5 284,02 114457,8 340,82 152610,4 454,43 214608,3 639,05 257530,0 766,85
M22 17 34 2,50 303
0,14 70791,9 283,79 88489,8 354,74 106187,8 425,69 141583,7 567,58 199102,1 798,16 238922,5 957,80
0,10 88232,4 287,16 110290,5 358,94 132348,6 430,73 176464,9 574,31 248153,7 807,63 297784,4 969,15
M24 19 36 3 353
0,14 81761,8 356,84 102202,2 446,05 122642,7 535,26 163523,6 713,68 229955,1 1003,61 275946,1 1204,33
0,10 115778,8 420,04 144723,5 525,05 173668,2 630,06 231557,6 840,08 325627,9 1181,36 390753,4 1417,63
M27 19 41 3 459
0,14 107441,5 525,08 134301,9 656,35 161162,2 787,62 214883,0 1050,16 302179,2 1476,79 362615,0 1772,15
0,10 140999,5 572,83 176249,4 716,03 211499,3 859,24 281999,0 1145,65 396561,1 1611,08 475873,4 1933,29
M30 22 46 3,50 561
0,14 130770,6 714,49 163463,3 893,11 196155,9 1071,73 261541,2 1428,97 367792,3 2009,49 441350,8 2411,39
0,10 175618,1 774,65 219522,6 968,32 263427,1 1161,98 351236,2 15549,31 493925,8 2178,72 592711 2614,46
M33 24 50 3,50 694
0,14 163058,0 970,43 203822,5 1213,03 244587,0 1455,64 326115,9 1940,86 458600,5 2729,33 550320,6 3275,19
0,10 206081,7 998,60 257602,2 1248,25 309122,6 1497,89 412163,5 1997,19 579604,8 2808,55 695525,8 3370,26
M36 27 55 4 817
0,14 191241,8 1248,41 239052,3 1560,51 286862,7 1872,61 382483,6 2496,81 537867,6 3511,14 645441,1 4213,37
0,10 247520,0 1291,81 309400,0 1614,77 371279,9 1937,72 495039,9 2583,63 696149,8 3633,23 835379,8 4359,88
M39 - 60 4 976
0,14 229902,6 1620,96 287378,3 2026,20 344853,9 2431,44 459805,2 3241,92 646601,0 4558,96 775921,3 5470,75
0,10 283225,0 1601,25 354031,2 2001,57 424837,4 2401,88 566449,9 3202,51 796570,1 4503,53 955884,2 5404,23
M42 32 65 4,5 1120
0,14 262939,0 2005,46 328673,8 2506,83 394408,5 3008,20 525878,0 4010,93 739516,0 5640,37 887419,2 6768,44
0,10 332751,5 2005,51 415939,4 2506,89 499127,3 3008,26 665503,0 4011,02 935863,6 5640,50 1123036,0 6768,60
M45 - 70 4,5 1310
0,14 309151,8 2519,55 386439,7 3149,43 463727,7 3779,32 618303,6 5039,09 869489,3 7086,23 1043387,0 8503,47
0,10 372429,3 2406,51 465536,6 3008,14 558644,0 3609,77 744858,6 4813,03 1047457,0 6768,32 1256949,0 8121,98
M48 36 75 5 1470
0,14 345862,9 3018,11 432328,7 3772,64 518794,4 4527,17 691725,8 6036,23 972739,4 8488,45 1167287,0 10186,14
0,10 448108,9 3099,96 560136,1 3874,95 672163,4 4649,93 896217,8 6199,91 1260306,0 8718,63 1512368,0 10462,36
M52 - 80 5 1760
0,14 416499,0 3900,52 520623,8 4875,65 624748,5 5850,78 832998,0 7801,04 1171404,0 10970,21 1405684,0 13164,25
0,10 516202,9 3838,14 645253,6 4797,68 774304,4 5757,21 1032406,0 7676,29 1451821,0 10794,78 1742185,0 12953,73
M56 41 85 5,5 2030
0,14 479683,4 4824,40 599604,2 6030,50 719525,1 7236,60 959366,8 9648,80 1349110,0 13568,63 1618931,0 16282,36
0,10 602498,5 4754,64 753123,1 5943,30 903747,8 7131,96 1204997,0 9509,28 1694527,0 13372,43 2033432,0 1604691
M60 - 90 5,5 36,6
0,14 560267,5 5992,71 700334,4 7490,88 840401,2 8989,06 1120535,0 11985,42 1575752,0 16854,49 1890903,0 16282,36
0,10 683339,5 5746,71 854174,4 7182,71 1025009,0 8619,25 1366679,0 11492,34 1921892,0 16161,10 2306271,0 19393,32
M64 46 95 6 2680
0,14 635299,9 7235,13 794124,9 9043,92 952949,8 10852,70 1270600,0 14470,27 1786781,0 20348,82 2144137,0 24418,58
0,10 782799,9 6939,64 978499,8 8674,55 1174200,0 10409,46 1565600,0 13879,28 2201625,0 19517,74 2641950,0 23421,29
M68 - 100 6 3060
0,14 728201,8 8758,24 910252,2 10947,80 1092303,0 13137,36 1456404,0 17516,48 2048068,0 24632,55 2457681,0 29559,06
