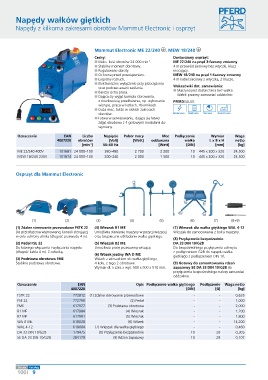

Page 708 - Pferd

Napędy wałków giętkich

Napędy z kilkoma zakresami obrotów Mammut Electronic i osprzęt

Mammut Electronic ME 22/240 , MEW 18/240
Cechy: Dostarczany osprzęt:
■ Maks. ilość obrotów 24 000 min . ME 22/240 na prąd 3-fazowy zmienny
-1
■ Stabilny moment obrotowy. 4 m przewód sieciowy bez wtyczki, klucz
■ Regulowane obroty. mocujący.
■ Ochrona przed przeciążeniem. MEW 18/240 na prąd 1-fazowy zmienny
■ Łagodny rozruch. 4 m kabel sieciowy z wtyczką, 2 klucze.
■ Elektroniczne wyłączenie przy przeciążeniu
oraz podczas awarii zasilania. Wskazówki dot. zamawiania:
■ Bardzo cicha praca. ■ Maszyna jest dostarczana bez wałka.
■ Dająca się wyjąć konsola sterowania, Wałek prosimy zamawiać oddzielnie.
z możliwością przedłużenia, np. wykonanie PFERDVALUE:
wiszące, praca w kotłach, zbiornikach.
■ Duża moc, także w niskich zakresach
obrotów.
■ Łatwa w serwisowaniu, dająca się łatwo
zdjąć obudowa z 4 gotowymi modułami do
wymiany.

Oznaczenie EAN Liczba Napięcie Pobór mocy Moc Podłączenie Wymiar Waga
4007220 obrotów [Volt] [Watt] oddawana wałka L x B x H netto
-1
[min ] 50–60 Hz [Watt] [DIN] [mm] [kg]
ME 22/240 400V 101681 24 000–100 380–480 2 700 2 200 10 445 x 200 x 320 24,500
MEW 18/240 230V 101674 24 000–100 200–240 2 000 1 500 10 445 x 200 x 320 24,500

Osprzęt dla Mammut Electronic

(1) (2) (3) (4) (5) (6) (7) (8+9)
(1) Zdalne sterowanie przewodowe FSTK 22 (4) Wieszak B1 ME (7) Wieszak dla wałka giętkiego WAL 4-12
Do przedłużenia wyjmowanej konsoli sterującej Umożliwia stawianie maszyny w pozycji wiszącej Wieszak do zamocowania z boku maszyny.
w celu ochrony silnika (długość przewodu 4 m). oraz bezpieczne odkładanie wałka giętkiego.
(8) Przyłączenie bezpośrednie
(2) Pedał FSE 22 (5) Wieszak B2 ME DA 33 DIN 10/G28
Do łatwego włączania i wyłączania napędu Umożliwia pracę przesuwną wiszącą. Do bezpośredniego przyłączenia uchwytu
(długość kabla 4 m). Z osłonką. z podłączeniem G28 do napędu wałka
(6) Wózek jezdny WA D ME giętkiego z podłączeniem DIN 10.
(3) Podstawa obrotowa FME Wózek z wieszakiem do wałka giętkiego,
Stabilna podstawa obrotowa. 4 koła, z tego 2 obrotowe. (9) Gotowy do zamontowania rdzeń
Wymiar dł. x szer. x wys: 500 x 500 x 510 mm. zapasowy SE DA 33 DIN 10/G28 do
przyłączenia bezpośredniego należy zamawiać
oddzielnie.
Oznaczenie EAN Opis Podłączenie wałka giętkiego Podłączenie Waga netto
4007220 [DIN] [G] [kg]
FSTK 22 772812 (1) Zdalne sterowanie przewodowe - - 0,635
FSE 22 772799 (2) Pedał - - 1,000
FME 617977 (3) Podstawa obrotowa - - 2,000
B1 ME 617984 (4) Wieszak - - 1,200
B2 ME 617991 (5) Wieszak - - 1,800
WA D ME 618028 (6) Wózek - - 14,200
WAL 4-12 618004 (7) Wieszak dla wałka giętkiego - - 0,460
DA 33 DIN 10/G28 179475 (8) Przyłączenie bezpośrednie 10 28 0,305
SE DA 33 DIN 10/G28 284179 (9) Rdzen zapasowy 10 28 0,107
