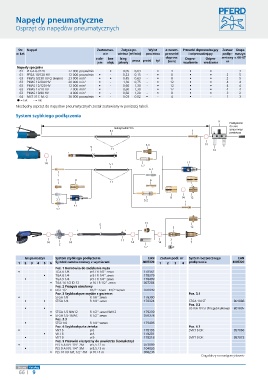

Page 674 - Pferd

Napędy pneumatyczne

Osprzęt do napędów pneumatycznych

Str. Napęd Zastosowa- Zużycie po- Wylot ø wewn. Przewód doprowadzający Zestaw Grupa
w kat. nie wietrza [m³/min] powietrza przewód i odprowadzający podłąc- maszyn
z ole- bez bieg praca przód tył doprow. Dopro- Odpro- zeniowy s. 66–67
jem oleju jałowy [mm] wadzenie wadzenie nr
Napędy specjalne
61 PFGA 07/220 22 000 posuw/min - • 0,05 0,03 - • 4 • • - 3
61 PFGA 10/120 HV 12 000 posuw/min • - 0,23 0,15 - • 8 • • 2 5
63 PMAS 5/230 HV (z olejem) 23 000 min -1 • • 0,85 0,63 - • 8 • • 2 5
63 PMAS 12/200 HV 20 000 min -1 • - 1,30 0,75 - • 12 • • 4 4
63 PMAS 12/120 HV 12 000 min -1 • - 0,60 1,30 - • 12 • • 4 4
63 PMAS 12/70 HV 7 000 min -1 • - 0,60 1,30 - • 12 • • 4 4
63 PMAS 10/40 HV 4 000 min -1 • - 0,60 1,20 - • 9 • • 3 2
64 MST 31 F, M, G 36 000 posuw/min • - 0,03 0,02 • - 4 • - 1 3
l = tak - = nie
Niezbędny osprzęt do napędów pneumatycznych został zestawiony w poniższej tabeli.
System szybkiego podłączenia
9
Podłączenie
do sieci
maksymalnie 5m
5.1 1 sprężonego
powietrza
3.3 14
5
11 10

14 5.1 5.2 7.1
6.1
1
3 4 6
11
7

8 14 12
3.1 5.2 1
4.1
3.2

13
5
3 12

11 3
14 14 14 14 7
2
5.2
Grupa maszyn System szybkiego podłączenia EAN Zestaw podł. nr System bezpiecznego EAN
1 2 3 4 5 6 Symbol zamówieniowy z wymiarami 4007220 1 2 3 4 podłączenia 4007220
Poz. 1 Końcówka do zaciskania węża
• TGA 6 1/8 ø 6 / R 1/8“ zewn 178362
• TGA 8 1/4 ø 8 / R 1/4“ zewn 178379
• TGA 9 1/4 ø 9 / R 1/4“ zewn 178409
• TGA 16 1/2 ID 12 ø 16 / R 1/2“ zewn 067284
Poz. 2 Przegub obrotowy
• DGT 1/2 R1/2“ zewn - R1/2“wewn 070949
Poz. 3 Szybkozłącze męskie z gwintem Poz. 3.1
• STGA 1/8 R 1/8“ zewn 178300
• • STGA 1/4 R 1/4“ zewn 178324 STGA 1/4 ST 801888
Poz. 3.2
• • DSTGA 1/4 ST (Przegub kulkowy) 801895
• STGA 1/2 NW12 R 1/2“ zewn NW12 179239
• STGA 1/2-16/AC R 1/2“ zewn 076378
Poz. 3.3
• STGI 1/4 R 1/4“ wewn 179406
Poz. 4 Szybkozłączka żeńska Poz. 4.1
• VKT 6 ø 6 178195 SVKT 6 DK 957066
• VKT 8 ø 8 178201
• VKT 9 ø 9 178218 SVKT 9 DK 957073
Poz. 5 Przewód elastyczny do powietrza (kompletny)
• PLS 5 A KPL 1/4“ 2M ø 5,5 / 2 m 073889
• PLS 9 A KPL 1/4“ 3M ø 8,5 / 3 m 104026
• PLS 16 HD KPL 1/2“ 4M ø 16 / 4 m 068236
Ciąg dalszy na następnej stronie
