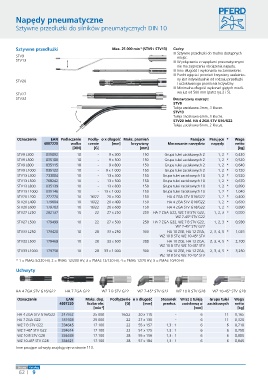

Napędy pneumatyczne

Sztywne przedłużki do silników pneumatycznych DIN 10

Sztywne przedłużki Max. 25 000 min (STV9 i STV13) Cechy:
-1
■ Sztywne przedłużki do trudno dostępnych
STV9 miejsc.
STV13
■ W połączeniu z napędami pneumatycznymi
nie ma zagrożenia obciążenia napędu.
■ Inne długości i wykonania na zamówienie.
■ Punkt zgięcia i promień krzywizny uzależnio-
ny jest indywidualnie od rodzaju przedłużki
STV20
i oczekiwanego promienia krzywizny.
■ Minimalna długość wykonań giętych możli-
wa już od 500 mm (patrz rys.2 i 5).
STV27
STV33 Dostarczany osprzęt:
STV9
Tuleja zaciskowa 3mm, 3 klucze.
STV13
Tuleja zaciskowa 6mm, 3 klucze.
STV20 inkl. HA 4 ZGA STV G16/G22
Tuleja zaciskowa 6mm, 2 klucze.

Oznaczenie EAN Podlaczenie Podłą- ø x długość Maks. promień Pasujące Pasujące * Waga
4007220 walka czenie [mm] krzywizny Mocowanie narzędzia napędy netto
[DIN] [G] [mm] [kg]
STV9 L300 035092 10 - 9 x 300 150 Grupa tulei zaciskowych 2 1, 2 * 0,430
STV9 L500 035108 10 - 9 x 500 150 Grupa tulei zaciskowych 2 1, 2 * 0,520
STV9 L800 035115 10 - 9 x 800 150 Grupa tulei zaciskowych 2 1, 2 * 0,640
STV9 L1000 035122 10 - 9 x 1 000 150 Grupa tulei zaciskowych 2 1, 2 * 0,720
STV13 L300 733004 10 - 13 x 300 150 Grupa tulei zaciskowych 10 1, 2 * 0,520
STV13 L500 768242 10 - 13 x 500 150 Grupa tulei zaciskowych 10 1, 2 * 0,670
STV13 L800 035139 10 - 13 x 800 150 Grupa tulei zaciskowych 10 1, 2 * 0,890
STV13 L1000 035146 10 - 13 x 1 000 150 Grupa tulei zaciskowych 10 1, 2 * 1,040
STV20 L200 272770 10 16/22 20 x 200 150 HA 4 ZGA STV G16/G22 1, 2 * 0,400
STV20 L400 179604 10 16/22 20 x 400 150 HA 4 ZGA STV G16/G22 1, 2 * 0,630
STV20 L600 179703 10 16/22 20 x 600 150 HA 4 ZGA STV G16/G22 1, 2 * 0,890
STV27 L250 282137 10 22 27 x 250 250 HA 7 ZGA G22, WZ 7 B STV G22, 1, 2, 3 * 0,550
WZ 7-45° STV G22
STV27 L500 179499 10 22 27 x 500 250 HA 7 ZGA G22, WZ 7 B STV G22, 1, 2, 3 * 0,930
WZ 7-45° STV G22
STV33 L250 179420 10 28 33 x 250 300 HA 10 ZGE, HA 12 ZGA, 2, 3, 4, 5 * 1,025
WZ 10 B STV, WZ 10-45° STV
STV33 L500 179468 10 28 33 x 500 300 HA 10 ZGE, HA 12 ZGA, 2, 3, 4, 5 * 2,100
WZ 10 B STV, WZ 10-45° STV
STV33 L1000 179758 10 28 33 x 1 000 300 HA 10 ZGE, HA 12 ZGA, 2, 3, 4, 5 * 3,250
WZ 10 B STV, WZ 10-45° STV
* 1 = PMAS 5/230 HV, 2 = PMAS 12/200 HV, 3 = PMAS 12/120 HV, 4 = PMAS 12/70 HV, 5 = PMAS 10/40 HV
Uchwyty

HA 4 ZGA STV G16/G22 HA 7 ZGA G22 WZ 7 B STV G22 WZ 7-45° STV G22 WZ 10 B STV G28 WZ 10-45° STV G28
Oznaczenie EAN Maks. dop. Podłączenie ø x długość Stosunek Wraz z tuleją Grupa tulei Waga
4007220 liczba obr. [G] [mm] przełoż. zaciskową ø zaciskowych netto
[min ] [mm] [kg]
-1
HA 4 ZGA STV G16/G22 247952 25 000 16/22 20 x 110 - 6 11 0,165
HA 7 ZGA G22 181928 25 000 22 27 x 130 - 6 11 0,320
WZ 7 B STV G22 334645 17 100 22 55 x 157 1,3 : 1 6 6 0,710
WZ 7-45° STV G22 334614 17 100 22 57 x 175 1,3 : 1 6 6 0,750
WZ 10 B STV G28 334638 17.100 28 55 x 156 1,3 : 1 6 6 0,805
WZ 10-45° STV G28 334621 17.100 28 57 x 184 1,3 : 1 6 6 0,845
Inne pasujące uchwyty znajdują się na stronie 113.
