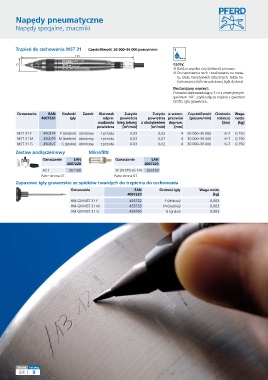

Page 672 - Pferd

Napędy pneumatyczne

Napędy specjalne, znaczniki

Trzpień do cechowania MST 31 Częstotliwość: 30 000–36 000 posuw/min 1
155 Oil
/5min
17 Cechy:
■ Bardzo wysoka częstotliwość posuwu.
■ Do nanoszenia cech i znakowania na meta-
lu, szkle, tworzywach sztucznych, także na
hartowanej stali narzędziowej (igła drobna).
Dostarczany osprzęt:
Przewód doprowadzający 2 m z zewnętrznym
gwintem 1/4’’, szybkozłącze męskie z gwintem
(SGTI), igła grawerska.

Oznaczenie EAN Grubość Zawór Kierunek Zużycie Zużycie ø wewn. Częstotliwość Ciśnienie Waga
4007220 igły odpro- powietrza powietrza przewód [posuw/min] robocze netto
wadzania bieg jałowy z obciążeniem doprow. [bar] [kg]
powietrza [m /min] [m /min] [mm]
3
3
MST 31 F 450314 F (drobne) obrotowy z przodu 0,03 0,02 4 30 000–36 000 6–7 0,150
MST 31 M 450079 M (średnie) obrotowy z przodu 0,03 0,02 4 30 000–36 000 6–7 0,150
MST 31 G 450307 G (grube) obrotowy z przodu 0,03 0,02 4 30 000–36 000 6–7 0,150

Zestaw podłączeniowy Mikrofiltr
Oznaczenie EAN Oznaczenie EAN
4007220 4007220
AS 1 351109 SF 24 STG-IG 1/4 953259
Patrz strona 67. Patrz strona 67.
Zapasowe igły grawerskie ze spieków twardych do trzpienia do cechowania
Oznaczenie EAN Grubość igły Waga netto
4007220 [kg]
HM-GN MST 31 F 455722 F (drobna) 0,003
HM-GN MST 31 M 455753 M (średnia) 0,003
HM-GN MST 31 G 455760 G (gruba) 0,003

Strona Katalog
64 9
