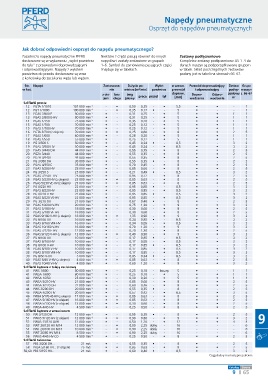

Napędy pneumatyczne

Osprzęt do napędów pneumatycznych

Jak dobrać odpowiedni osprzęt do napędu pneumatycznego?
Zasadniczo napędy pneumatyczne PFERD Niektóre z części pasują również do innych Zestawy podłączeniowe
dostarczane są w wykonaniu „wylot powietrza napędów i zostały zestawione w grupach Kompletne zestawy podłączeniowe AS 1–4 do
do tyłu” z przewodami doprowadzającymi 1–6. Symbol do zamówienia pasujących części danych maszyn są podporządkowane grupom
i odprowadzającymi. Napędy z wylotem znajduje się w tabelach. w tabeli. Skład poszczególnych zestawów
powietrza do przodu dostarczane są wraz podany jest w tabeli na stronach 66–67.
z końcówką do zaciskania węża lub wężem.
Str. Napęd Zastosowa- Zużycie po- Wylot ø wewn. Przewód doprowadzający Zestaw Grupa
w kat. nie wietrza [m³/min] powietrza przewód i odprowadzający podłąc- maszyn
z ole- bez bieg praca przód tył doprow. Dopro- Odpro- zeniowy s. 66–67
jem oleju jałowy [mm] wadzenie wadzenie nr
Szlifierki proste
12 PGTA 1/1010 101 000 min -1 - • 0,50 0,35 - • 5,5 • • - 1
12 PGT 1/1000 100 000 min -1 - • 0,35 0,17 • - 5 • - - 1
13 PGAS 2/800 E 80 000 min -1 • - 0,31 0,25 - • 5 • • 1 1
13 PGAS 2/800 E-HV 80 000 min -1 • - 0,31 0,25 - • 5 • • 1 1
14 PGAS 1/750 75 000 min -1 • - 0,35 0,20 - • 5 • • 1 1
15 PGAS 1/700 70 000 min -1 • - 0,25 0,12 - • 5 • • 1 1
15 PGAS 1/700 HV 70 000 min -1 • - 0,25 0,12 - • 5 • • 1 1
16 PGTA 3/700 (z olejem) 70 000 min -1 • • 0,25 0,80 - • 8 • • 2 5
17 PGAS 1/600 60 000 min -1 • - 0,28 0,20 - • 5 • • 1 1
18 PGAS 1/550 55 000 min -1 • - 0,25 0,12 - • 5 • • 1 1
19 PG 3/500 S 50 000 min -1 • - 0,45 0,24 • - 8,5 • - 3 2
19 PGAS 3/500 HV 50 000 min -1 • - 0,45 0,24 - • 8,5 • • 3 2
20 PGAS 3/440 DH 44 000 min -1 • - 0,55 0,35 - • 8 • • 2 5
20 PGZA 3/440 44 000 min -1 • - 0,55 0,35 - • 8 • • 2 5
20 PGZA 3/440 E 44 000 min -1 • - 0,55 0,35 - • 8 • • 2 5
21 PG 3/380 DH 38 000 min -1 • - 0,55 0,35 • - 8 • - 2 2
22 PGAS 4/350 E 35 000 min -1 • - 0,70 0,45 - • 8 • • 2 5
23 PGAS 5/280 HV 28 000 min -1 • - 0,85 0,60 - • 8 • • 2 5
24 PG 3/250 S 25 000 min -1 • - 0,21 0,49 • - 8,5 • - 3 2
25 PGAS 7/250 E-HV 25 000 min -1 • - 0,95 0,72 - • 8 • • 2 5
26 PGAS 5/230 HV (z olejem) 23 000 min -1 • • 0,85 0,63 - • 8 • • 2 5
26 PGAS 5/230 VE-HV (z olejem) 23 000 min -1 • • 0,85 0,63 - • 8 • • 2 5
27 PG 8/220 HV 22 000 min -1 • - 0,95 0,85 • - 8,5 • - 3 2
27 PGAS 8/220 HV 22 000 min -1 • - 0,95 0,85 - • 8,5 • • 3 2
28 PG 8/220 V-HV 22 000 min -1 • - 0,95 0,85 • - 8,5 • - 3 2
28 PGAS 8/220 VS-HV 22 000 min -1 • - 0,95 0,85 - • 8,5 • • 3 2
29 PG 3/210 DH 21 000 min -1 • - 0,67 0,48 • - 8 • - 2 5
30 PGAS 10/200 V-HV 20 000 min -1 • - 0,75 1,20 - • 9 • • 3 2
31 PGAS 5/180 HV 18 000 min -1 • - 0,30 0,60 - • 8 • • 2 5
31 PGAS 5/180 VE-HV 18 000 min -1 • - 0,30 0,60 - • 8 • • 2 5
32 PGAS 9/180 V-HV (z olejem) 18 000 min -1 • • 1,35 0,90 - • 9 • • 3 2
33 PG 8/160 HV 16 000 min -1 • - 0,34 0,85 • - 8,5 • - 3 2
33 PGAS 8/160 VM-HV 16 000 min -1 • - 0,34 0,85 - • 8,5 • • 3 2
34 PGAS 10/160 V-HV 16 000 min -1 • - 0,70 1,20 - • 9 • • 3 2
35 PGAS 7/120 E-HV 12 000 min -1 • - 0,70 1,30 - • 8 • • 2 5
36 PGAS 9/120 V-HV (z olejem) 12 000 min -1 • • 0,40 0,90 - • 9 • • 3 2
37 PG 8/100 HV 10 000 min -1 • - 0,17 0,85 • - 8,5 • - 3 2
37 PGAS 8/100 HV 10 000 min -1 • - 0,17 0,85 - • 8,5 • • 3 2
38 PG 8/100 V-HV 10 000 min -1 • - 0,17 0,85 • - 8,5 • - 3 2
38 PGAS 8/100 V-HV 10 000 min -1 • - 0,17 0,85 - • 8,5 • • 3 2
38 PGAS 8/100 VM-HV 10 000 min -1 • - 0,17 0,85 - • 8,5 • • 3 2
39 PG 8/50 V-HV 5 000 min -1 • - 0,85 0,34 • - 8,5 • - 3 2
40 PGAS 5/40 V-HV (z olejem) 4 000 min -1 • • 0,85 0,63 - • 8 • • 2 5
40 PGAS 10/40 V-HV 4 000 min -1 • - 0,60 1,20 - • 9 • • 3 2
Szlifierki kątowe z tuleją zaciskową
41 PWS 1/800 80 000 min -1 • - 0,25 0,18 - boczny 5 • - 1 1
41 PWSA 1/800 80 000 min -1 • - 0,25 0,18 - • 5 • • 1 1
42 PWSA 1/250 25 000 min -1 • - 0,30 0,20 - • 5 • • 1 1
43 PWSA 5/210 HV 21 000 min -1 • - 0,85 0,60 - • 8 • • 2 5
44 PWSA 3/220 DH 22 000 min -1 • - 0,60 0,46 - • 8 • • 2 5
44 PWS 3/200 DH 20 000 min -1 • - 0,55 0,35 • - 8 • - 2 5
45 PWSA 4/200 HV 20 000 min -1 • - 0,57 0,42 - • 8,5 • • 3 5
46 PWSA 5/170-45 HV (z olejem) 17 000 min -1 • • 0,85 0,63 - • 8 • • 2 5
47 PWSA 5/160 HV (z olejem) 16 000 min -1 • • 0,85 0,63 - • 8 • • 2 5
48 PWSA 5/130 HV (z olejem) 13 000 min -1 • • 0,30 0,60 - • 8 • • 2 5
49 PWSA 4/45 HV 4 500 min -1 • - 0,25 0,50 - • 8 • • 2 5
Szlifierki kątowe z wrzecionem
50 PW 3/120 DH 12 000 min -1 • - 0,55 0,35 • - 8 • - 2 5
2
51 PWAS 9/120 HV (z olejem) 12 000 min -1 • • 0,90 0,80 - • 9 • • 3 4 9
52 PWAS 13/120 AVH 12 000 min -1 • - 0,50 1,20 - • 12 • • 4
53 PWT 26/120 HV M14 12 000 min -1 - • 0,90 2,25 dolny - 16 - - - 6
54 PWT 26/100 HV M14 10 000 min -1 - • 0,90 2,25 dolny - 16 - - - 6
55 PWT 26/85 HV M14 8 500 min -1 - • 0,90 2,25 dolny - 16 - - - 6
56 PWAS 4/45 HV-CD 4 500 min -1 • - 0,25 0,50 - • 8 • • 2 5
Szlifierki taśmowe
57 PBS 3/200 DH... 21 m/s • - 0,55 0,35 • - 8 • - 2 5
58 PBSA 5/160 HV... (z olejem) 25 m/s • • 0,85 0,63 - • 8 • • 2 5
59, 60 PBS 5/155 HV... 21 m/s • - 0,60 0,40 • - 8,5 • - 3 2
Ciąg dalszy na następnej stronie
