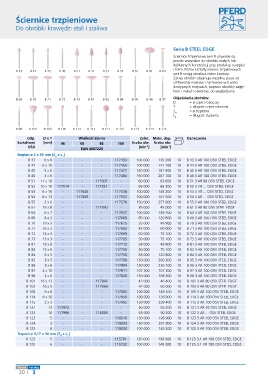

Page 228 - Pferd

Ściernice trzpieniowe

Do obróbki krawędzi stali i staliwa

Seria B STEEL EDGE
Ściernice trzpieniowe serii B używane są
przede wszystkim do obróbki małych lub
delikatnych konstrukcji przy produkcji narzędzi
i form. Różne kształty ściernic trzpieniowych
B 43 B 44 B 45 B 46 B 51 B 52 B 53 B 54 B 55 B 61 B 64
serii B mogą obrabiać różne kontury.
Zakres obróbki obejmuje wszelkie prace od
szlifowania rowków i zgrzewów w trudno
dostępnych miejscach, poprzez obróbkę zagłę-
bień i małych otworów, do wygładzania.
B 69 B 70 B 71 B 72 B 73 B 81 B 82 B 84 B 95 B 96 B 97 Objaśnienia skrótów:
D = ø części roboczej
T = długość części roboczej
S = ø trzpienia
d
L = długość trzpienia
2
B 98 B 102 B 103 B 105 B 114 B 115 B 121 B 122 B 123 B 124 B 125

Odp. D x T Wielkość ziarna Zalec. Maks. dop. Oznaczenie
kształtowi [mm] 46 60 80 100 liczba obr. liczba obr.
-1
-1
USA [min ] [min ]
EAN 4007220
Trzpień ø 3 x 30 mm [S x L ]
d 2
B 43 6 x 8 - - - 117453 100 000 149 200 10 B 43 3 AR 100 O5V STEEL EDGE
B 44 6 x 10 - - - 117460 100 000 141 100 10 B 44 3 AR 100 O5V STEEL EDGE
B 45 5 x 8 - - - 117477 130 000 181 900 10 B 45 3 AR 100 O5V STEEL EDGE
B 46 3 x 8 - - - 117484 150 000 267 100 10 B 46 3 AR 100 O5V STEEL EDGE
B 51 11 x 19 - - 117507 - 60 000 63 600 10 B 51 3 AR 80 O5V STEEL EDGE
B 52 10 x 19 117514 - 117521 - 65 000 66 200 10 B 52 3 AR ... O5V STEEL EDGE
B 53 6 x 16 - 117545 - 117538 100 000 149 200 10 B 53 3 AR ... O5V STEEL EDGE
B 54 6 x 13 - 117569 - 117552 100 000 101 500 10 B 54 3 AR ... O5V STEEL EDGE
B 55 3 x 6 - - - 117576 150 000 257 000 10 B 55 3 AR 100 O5V STEEL EDGE
B 61 19 x 8 - - 117590 - 35 000 45 000 10 B 61 3 AR 80 O5V STEEL EDGE
B 64 6 x 2 - - - 117637 100 000 149 200 10 B 64 3 AR 100 O5V STEEL EDGE
B 69 8 x 2 - - - 117668 85 000 120 800 10 B 69 3 AR 100 O5V STEEL EDGE
B 70 19 x 3 - - - 117675 35 000 49 900 10 B 70 3 AR 100 O5V STEEL EDGE
B 71 16 x 2 - - - 117682 42 000 60 000 10 B 71 3 AR 100 O5V STEEL EDGE
B 72 13 x 3 - - - 117699 50 000 75 100 10 B 72 3 AR 100 O5V STEEL EDGE
B 73 13 x 3 - - - 117705 50 000 75 100 10 B 73 3 AR 100 O5V STEEL EDGE
B 81 19 x 8 - - - 117712 35 000 49 900 10 B 81 3 AR 100 O5V STEEL EDGE
B 82 13 x 6 - - - 117736 50 000 75 100 10 B 82 3 AR 100 O5V STEEL EDGE
B 84 8 x 5 - - - 117750 85 000 120 800 10 B 84 3 AR 100 O5V STEEL EDGE
B 95 3 x 5 - - - 117798 150 000 260 300 10 B 95 3 AR 100 O5V STEEL EDGE
B 96 3 x 6 - - - 117804 150 000 236 100 10 B 96 3 AR 100 O5V STEEL EDGE
B 97 2 x 10 - - - 117811 107 300 107 300 10 B 97 3 AR 100 O5V STEEL EDGE
B 98 2 x 6 - - - 117828 150 000 168 300 10 B 98 3 AR 100 O5V STEEL EDGE
B 102 16 x 13 - - 117842 - 42 000 46 400 10 B 102 3 AR 80 O5V STEEL EDGE
B 103 16 x 5 - - 117866 - 42 000 60 000 10 B 103 3 AR 80 O5V STEEL EDGE
B 105 6 x 6 - - - 117880 100 000 149 200 10 B 105 3 AR 100 O5V STEEL EDGE
B 114 6 x 10 - - - 117958 100 000 136 900 10 B 114 3 AR 100 O5V STEEL EDGE
B 115 2 x 3 - - - 117965 150 000 299 400 10 B 115 3 AR 100 O5V STEEL EDGE
B 121 13 117972 - - - 50 000 56 200 10 B 121 3 AR 46 O5V STEEL EDGE
B 122 10 117996 - 118009 - 65 000 90 200 10 B 122 3 AR ... O5V STEEL EDGE
B 123 5 - - - 118016 130 000 198 900 10 B 123 3 AR 100 O5V STEEL EDGE
B 124 3 - - - 118023 150 000 291 800 10 B 124 3 AR 100 O5V STEEL EDGE
B 125 6 - - - 118030 100 000 149 200 10 B 125 3 AR 100 O5V STEEL EDGE
Trzpień ø 3,17 x 30 mm [S x L ]
d 2
B 123 5 - - - 115701 130 000 198 900 10 B 123 3,1 AR 100 O5V STEEL EDGE
B 125 6 - - - 115732 100 000 149 200 10 B 125 3,1 AR 100 O5V STEEL EDGE
