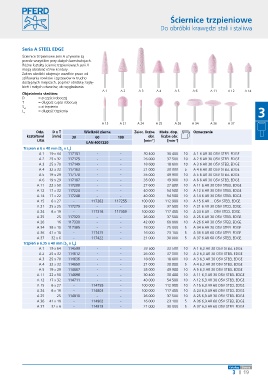

Page 227 - Pferd

Ściernice trzpieniowe

Do obróbki krawędzi stali i staliwa

Seria A STEEL EDGE
Ściernice trzpieniowe serii A używane są
przede wszystkim przy dużych konstrukcjach.
Różne kształty ściernic trzpieniowych serii A
mogą obrabiać różne kontury.
Zakres obróbki obejmuje wszelkie prace od
szlifowania rowków i zgrzewów w trudno
dostępnych miejscach, poprzez obróbkę zagłę-
bień i małych otworów, do wygładzania.
A 1 A 2 A 3 A 4 A 5 A 6 A 11 A 12 A 14
Objaśnienia skrótów:
D = ø części roboczej
T = długość części roboczej
S d = ø trzpienia
L = długość trzpienia 3
2

A 15 A 21 A 24 A 25 A 26 A 34 A 36 A 37
Odp. D x T Wielkość ziarna Zalec. liczba Maks. dop. Oznaczenie
kształtowi [mm] 30 60 100 obr. liczba obr.
-1
USA [min ] [min ]
-1
EAN 4007220
Trzpień ø 6 x 40 mm [S x L ]
d 2
A 1 19 x 64 117101 - - 30 400 30 400 10 A 1 6 AR 30 O5V STEEL EDGE
A 2 25 x 32 117125 - - 26 000 37 500 10 A 2 6 AR 30 O5V STEEL EDGE
A 3 25 x 70 117149 - - 18 600 18 600 10 A 3 6 AR 30 O5V STEEL EDGE
A 4 32 x 32 117163 - - 21 000 30 000 5 A 4 6 AR 30 O5V STEEL EDGE
A 5 19 x 29 117170 - - 35 000 49 900 10 A 5 6 AR 30 O5V STEEL EDGE
A 6 19 x 29 117187 - - 35 000 49 900 10 A 6 6 AR 30 O5V STEEL EDGE
A 11 22 x 50 117200 - - 27 600 27 600 10 A 11 6 AR 30 O5V STEEL EDGE
A 12 17 x 32 117224 - - 40 000 54 500 10 A 12 6 AR 30 O5V STEEL EDGE
A 14 17 x 22 117248 - - 40 000 54 500 10 A 14 6 AR 30 O5V STEEL EDGE
A 15 6 x 27 - 117262 117255 100 000 112 900 10 A 15 6 AR ... O5V STEEL EDGE
A 21 25 x 25 117279 - - 26 000 37 500 10 A 21 6 AR 30 O5V STEEL EDGE
A 24 6 x 19 - 117316 117309 100 000 117 400 10 A 24 6 AR ... O5V STEEL EDGE
A 25 25 117323 - - 26 000 37 500 10 A 25 6 AR 30 O5V STEEL EDGE
A 26 16 117330 - - 42 000 60 000 10 A 26 6 AR 30 O5V STEEL EDGE
A 34 38 x 10 117385 - - 18 000 25 000 5 A 34 6 AR 30 O5V STEEL EDGE
A 36 41 x 10 - 117415 - 16 000 23 100 5 A 36 6 AR 60 O5V STEEL EDGE
A 37 32 x 6 - 117422 - 21 000 30 000 5 A 37 6 AR 60 O5V STEEL EDGE
Trzpień ø 6,35 x 40 mm [S x L ]
d 2
A 1 19 x 64 114599 - - 33 500 33 500 10 A 1 6,3 AR 30 O5V STEEL EDGE
A 2 25 x 32 114612 - - 26 000 37 500 10 A 2 6,3 AR 30 O5V STEEL EDGE
A 3 25 x 70 114636 - - 18 600 18 600 10 A 3 6,3 AR 30 O5V STEEL EDGE
A 4 32 x 32 114650 - - 21 000 30 000 5 A 4 6,3 AR 30 O5V STEEL EDGE
A 5 19 x 29 114667 - - 35 000 49 900 10 A 5 6,3 AR 30 O5V STEEL EDGE
A 11 22 x 50 114698 - - 30 400 30 400 10 A 11 6,3 AR 30 O5V STEEL EDGE
A 12 17 x 32 114711 - - 40 000 54 500 10 A 12 6,3 AR 30 O5V STEEL EDGE
A 15 6 x 27 - 114759 - 100 000 112 900 10 A 15 6,3 AR 60 O5V STEEL EDGE
A 24 6 x 19 - 114803 - 100 000 117 400 10 A 24 6,3 AR 60 O5V STEEL EDGE
A 25 25 114810 - - 26 000 37 500 10 A 25 6,3 AR 30 O5V STEEL EDGE
A 36 41 x 10 - 114902 - 16 000 23 100 5 A 36 6,3 AR 60 O5V STEEL EDGE
A 37 32 x 6 - 114919 - 21 000 30 000 5 A 37 6,3 AR 60 O5V STEEL EDGE
