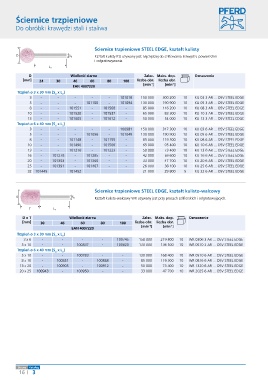

Page 224 - Pferd

Ściernice trzpieniowe

Do obróbki krawędzi stali i staliwa

Ściernice trzpieniowe STEEL EDGE, kształt kulisty
D S d Kształt kulisty KU używany jest najczęściej do szlifowania krawędzi, powierzchni
i odgratowywania.
L 2
D Wielkość ziarna Zalec. Maks. dop. Oznaczenie
[mm] 24 30 46 60 80 100 liczba obr. liczba obr.
-1
-1
EAN 4007220 [min ] [min ]
Trzpień ø 3 x 30 mm [S x L ]
d 2
3 - - - - - 101018 150 000 300 200 10 KU 03 3 AR ... O5V STEEL EDGE
5 - - - 101100 - 101094 130 000 190 900 10 KU 05 3 AR ... O5V STEEL EDGE
8 - - 101551 - 101568 - 85 000 116 200 10 KU 08 3 AR ... O5V STEEL EDGE
10 - - 101520 - 101537 - 65 000 83 300 10 KU 10 3 AR ... O5V STEEL EDGE
13 - - 101605 - 101612 - 50 000 54 000 10 KU 13 3 AR ... O5V STEEL EDGE
Trzpień ø 6 x 40 mm [S x L ]
d 2
3 - - - - - 100981 150 000 317 300 10 KU 03 6 AR ... O5V STEEL EDGE
5 - - - 101056 - 101049 130 000 190 900 10 KU 05 6 AR ... O5V STEEL EDGE
8 - - 101148 - 101155 - 85 000 119 300 10 KU 08 6 AR ... O5V STEEL EDGE
10 - - 101490 - 101506 - 65 000 95 400 10 KU 10 6 AR ... O5V STEEL EDGE
13 - - 101216 - 101223 - 50 000 73 400 10 KU 13 6 AR ... O5V STEEL EDGE
16 - 101278 - 101285 - - 42 000 59 600 10 KU 16 6 AR ... O5V STEEL EDGE
20 - 101353 - 101360 - - 33 000 47 700 10 KU 20 6 AR ... O5V STEEL EDGE
25 - 101391 - 101407 - - 26 000 38 100 10 KU 25 6 AR ... O5V STEEL EDGE
32 101445 - 101452 - - - 21 000 29 800 5 KU 32 6 AR ... O5V STEEL EDGE

Ściernice trzpieniowe STEEL EDGE, kształt kulisto-walcowy
D S d Kształt kulisto-walcowy WR używany jest przy pracach szlifierskich i odgratowujących.

T L 2

D x T Wielkość ziarna Zalec. Maks. dop. Oznaczenie
[mm] 30 46 60 80 100 liczba obr. liczba obr.
-1
-1
EAN 4007220 [min ] [min ]
Trzpień ø 3 x 30 mm [S x L ]
2
d
3 x 6 - - - - 100745 150 000 219 800 10 WR 0306 3 AR ... O5V STEEL EDGE
5 x 10 - - 100837 - 100820 130 000 136 500 10 WR 0510 3 AR ... O5V STEEL EDGE
Trzpień ø 6 x 40 mm [S x L ]
d
2
5 x 10 - - 100783 - - 130 000 168 400 10 WR 0510 6 AR ... O5V STEEL EDGE
8 x 16 - 100851 - 100868 - 85 000 119 300 10 WR 0816 6 AR ... O5V STEEL EDGE
13 x 20 - 100905 - 100912 - 50 000 73 400 10 WR 1320 6 AR ... O5V STEEL EDGE
20 x 25 100943 - 100950 - - 33 000 47 700 10 WR 2025 6 AR ... O5V STEEL EDGE

Strona Katalog
16 3
