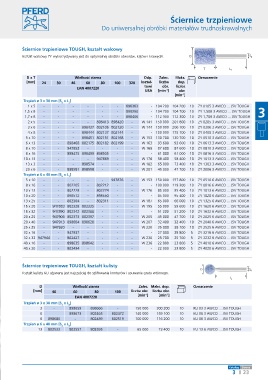

Page 231 - Pferd

Ściernice trzpieniowe

Do uniwersalnej obróbki materiałów trudnoskrawalnych

Ściernice trzpieniowe TOUGH Ściernice trzpieniowe TOUGH, kształt walcowy
Wykonanie TOUGH nadaje się szczególnie do stosowania na materiałach tytanowych, stopach Kształt walcowy ZY wykorzystywany jest do optymalnej obróbki otworów, kątów i krawędzi. D S d
na bazie niklu i kobaltu, a także do obróbki hartowanych elementów stalowych i konstrukcji
budowlanych. Do zadań obróbczych należą między innymi wyrównywanie spawów i obróbka
wtórna łopatek turbin po konserwacji, a także szlifowanie spoin naprawczych w produkcji T L 2
narzędzi i form.
D x T Wielkość ziarna Odp. Zalec. Maks. Oznaczenie
dop.
Zalety: Zalecenia dot. użytkowania: [mm] 24 30 46 60 80 100 320 kształ- liczba liczba
towi
obr.
■ Chłodny szlif dzięki specjalnej mieszance ■ Ściernice trzpieniowe TOUGH osiągają swoją EAN 4007220 USA [min ] obr.
-1
ziarna ściernego. najlepszą wydajność przy prędkości od 30 [min ]
-1
■ Wysokie zdolności skrawające i bardzo do 50 m/s.
dobra trwałość. Trzpień ø 3 x 30 mm [S x L ]
d
2
■ Stała jakość i wydajność pracy dzięki Odpowiednie napędy narzędzi: 1 x 5 - - - - - - 898383 - 104 200 104 200 10 ZY 0105 3 AWCO ... J5V TOUGH
ZY 1,508 3 AWCO ... J5V TOUGH
obecności samoostrzącego się ziarna 1,5 x 8 - - - - - - 898390 - 104 700 104 700 10 ZY 1,708 3 AWCO ... J5V TOUGH 3
ściernego. ■ Napędy wałków giętkich 1,7 x 8 - - - - - - 898406 - 112 300 112 300 10
■ Szlifierki proste
Obrabiane materiały: 2 x 5 - - - - 898413 898420 - W 141 150 000 201 800 10 ZY 0205 3 AWCO ... J5V TOUGH
Wskazówki dot. zamawiania: 3 x 6 - - - 898437 802106 802120 - W 144 150 000 206 100 10 ZY 0306 3 AWCO ... J5V TOUGH
■ Stale stopowe hartowane powyżej 4 x 8 - - - 898444 802137 802144 - - 150 000 175 100 10 ZY 0408 3 AWCO ... J5V TOUGH
1.200 N/mm (38 HRC) ■ Przy zamawianiu należy podać wielkość 5 x 10 - - - 898451 802151 802168 - W 153 130 700 130 700 10 ZY 0510 3 AWCO ... J5V TOUGH
2
■ Stopy tytanu ziarna. 6 x 13 - - 898468 802175 802182 802199 - W 163 93 600 93 600 10 ZY 0613 3 AWCO ... J5V TOUGH
■ Tytan
■ Materiały żaroodporne Wskazówki dot. bezpieczeństwa: 8 x 10 - - 947852 - - - - W 169 87 600 87 600 10 ZY 0810 3 AWCO ... J5V TOUGH
■ Stopy niklu i kobaltu 8 x 16 - - 898475 898499 898505 - - - 61 000 61 000 10 ZY 0816 3 AWCO ... J5V TOUGH
■ Maksymalnie dopuszczona liczba obrotów
odnosi się do wolnej długości trzpienia 10 x 13 - - - - 947869 - - W 176 58 400 58 400 10 ZY 1013 3 AWCO ... J5V TOUGH
Wykonanie: 10 mm. 13 x 3 - - - 898574 - - - W 182 65 000 73 400 10 ZY 1303 3 AWCO ... J5V TOUGH
■ Spoiwo ceramiczne 20 x 6 - - 898581 898598 - - - W 201 45 000 47 700 10 ZY 2006 3 AWCO ... J5V TOUGH
■ Mieszkanka korundu ceramicznego z białym Trzpień ø 6 x 40 mm [S x L ]
d
2
korundem szlachetnym 5 x 10 - - - - - 947876 - W 153 150 000 157 800 10 ZY 0510 6 AWCO ... J5V TOUGH
8 x 16 - - 802205 - 802212 - - - 100 000 119 300 10 ZY 0816 6 AWCO ... J5V TOUGH
10 x 13 - - 802229 - 802274 - - W 176 85 000 95 400 10 ZY 1013 6 AWCO ... J5V TOUGH
10 x 20 - - 898512 - 898550 - - - 85 000 95 400 10 ZY 1020 6 AWCO ... J5V TOUGH
13 x 25 - - 802304 - 802311 - - W 187 65 000 66 000 10 ZY 1325 6 AWCO ... J5V TOUGH
16 x 20 - 947883 802328 802335 - - - W 195 55 000 59 600 10 ZY 1620 6 AWCO ... J5V TOUGH
16 x 32 - 947890 802342 802366 - - - - 51 200 51 200 10 ZY 1632 6 AWCO ... J5V TOUGH
20 x 25 - 947906 802373 802397 - - - W 205 45 000 47 700 10 ZY 2025 6 AWCO ... J5V TOUGH
20 x 40 - 947913 898604 898628 - - - W 207 32 400 32 400 10 ZY 2040 6 AWCO ... J5V TOUGH
25 x 25 - 947920 - - - - - W 220 35 000 38 100 10 ZY 2525 6 AWCO ... J5V TOUGH
32 x 16 - - 947937 - - - - - 27 000 29 800 5 ZY 3216 6 AWCO ... J5V TOUGH
32 x 32 947944 - 802427 - - - - W 230 25 700 25 700 5 ZY 3232 6 AWCO ... J5V TOUGH
40 x 10 - - 898635 898642 - - - W 236 22 000 23 800 5 ZY 4010 6 AWCO ... J5V TOUGH
40 x 20 - - 802434 - - - - - 22 000 23 800 5 ZY 4020 6 AWCO ... J5V TOUGH

Ściernice trzpieniowe TOUGH, kształt kulisty
D S d
Kształt kulisty KU używany jest najczęściej do szlifowania konturów i usuwanie gratu wtórnego.
L 2
D Wielkość ziarna Zalec. Maks. dop. Oznaczenie
[mm] 46 60 80 100 liczba obr. liczba obr.
-1
-1
EAN 4007220 [min ] [min ]
Trzpień ø 3 x 30 mm [S x L ]
d 2
3 - 898659 898666 - 150 000 300 200 10 KU 03 3 AWCO ... J5V TOUGH
6 - 898673 802465 802472 140 000 159 100 10 KU 06 3 AWCO ... J5V TOUGH
8 898680 - 802489 802519 100 000 116 200 10 KU 08 3 AWCO ... J5V TOUGH
Trzpień ø 6 x 40 mm [S x L ]
d
2
13 802533 802557 802595 - 65 000 73 400 10 KU 13 6 AWCO ... J5V TOUGH
