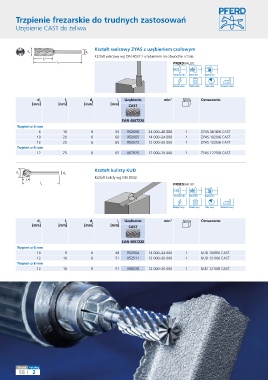

Page 146 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie CAST do żeliwa

Kształt walcowy ZYAS z uzębieniem czołowym
d 1 d 2
Kształt walcowy wg DIN 8032 z uzębieniem na obwodzie i czole.
l
2
l
1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
6 16 6 55 952658 24 000–40 000 1 ZYAS 0616/6 CAST
10 20 6 60 952665 14 000–24 000 1 ZYAS 1020/6 CAST
12 25 6 65 952672 12 000–20 000 1 ZYAS 1225/6 CAST
Trzpień ø 8 mm
12 25 8 65 067925 12 000–20 000 1 ZYAS 1225/8 CAST

Kształt kulisty KUD
d d
1 2
Kształt kulisty wg DIN 8032.
l 2
l 1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
10 9 6 49 952504 14 000–24 000 1 KUD 1009/6 CAST
12 10 6 51 952511 12 000–20 000 1 KUD 1210/6 CAST
Trzpień ø 8 mm
12 10 8 51 068038 12 000–20 000 1 KUD 1210/8 CAST

Strona Katalog
58 2
