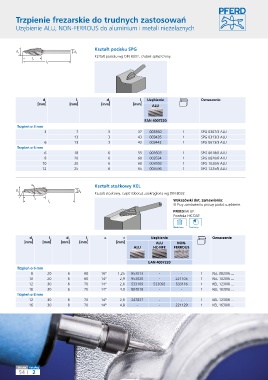

Page 142 - Pferd

Trzpienie frezarskie do trudnych zastosowań

Uzębienie ALU, NON-FERROUS do aluminium i metali nieżelaznych

Kształt pocisku SPG
d 1 d 2
Kształt pocisku wg DIN 8032, czubek spłaszczony.
l
2
l
1

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALU

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 003350 1 SPG 0307/3 ALU
13 3 43 003435 1 SPG 0313/3 ALU
6 13 3 43 003442 1 SPG 0613/3 ALU
Trzpień ø 6 mm
6 18 6 55 003503 1 SPG 0618/6 ALU
8 20 6 60 003534 1 SPG 0820/6 ALU
10 20 6 60 003558 1 SPG 1020/6 ALU
12 25 6 65 003596 1 SPG 1225/6 ALU

α Kształt stożkowy KEL
d d
1 2
Kształt stożkowy, część robocza zaokrąglona wg DIN 8032.
r l
2 Wskazówki dot. zamawiania:
l 1
■ Przy zamówieniu proszę podać uzębienie.
PFERDVALUE:
Powłoka HICOAT:

d 1 l 2 d 2 l 1 a r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] ALU NON-
ALU HC-NFE FERROUS

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 16° 1,25 953013 - - 1 KEL 0820/6 ...
10 20 6 60 14° 2,9 953020 - 221105 1 KEL 1020/6 ...
12 30 6 70 14° 2,6 533109 533093 533116 1 KEL 1230/6 ...
16 30 6 70 14° 4,8 804018 - - 1 KEL 1630/6 ...
Trzpień ø 8 mm
12 30 8 70 14° 2,6 247037 - - 1 KEL 1230/8 ...
16 30 8 70 14° 4,8 - - 221129 1 KEL 1630/8 ...
