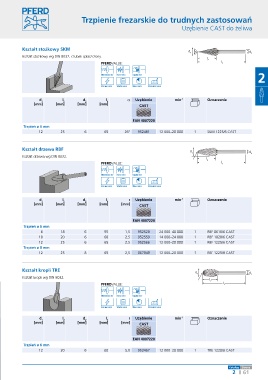

Trzpienie frezarskie do trudnych zastosowań

Uzębienie CAST do żeliwa

Kształt stożkowy SKM
d α d
1 2
Kształt stożkowy wg DIN 8032, czubek spłaszczony. l
2
PFERDVALUE: l 1
2

d 1 l 2 d 2 l 1 a Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
12 25 6 65 26° 952481 12 000–20 000 1 SKM 1225/6 CAST

Kształt drzewa RBF
d 1 d 2
Kształt drzewa wg DIN 8032.
r l 2
PFERDVALUE: l 1

d 1 l 2 d 2 l 1 r Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 1,5 952528 24 000–40 000 1 RBF 0618/6 CAST
10 20 6 60 2,5 952559 14 000–24 000 1 RBF 1020/6 CAST
12 25 6 65 2,5 952566 12 000–20 000 1 RBF 1225/6 CAST
Trzpień ø 8 mm
12 25 8 65 2,5 067949 12 000–20 000 1 RBF 1225/8 CAST

Kształt kropli TRE
d 1 d 2
Kształt kropli wg DIN 8032.
r l
2
PFERDVALUE: l 1

d 1 l 2 d 2 l 1 r Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
12 20 6 60 5,0 952467 12 000–20 000 1 TRE 1220/6 CAST
