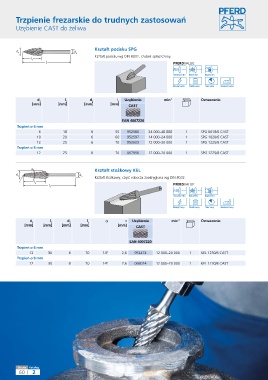

Trzpienie frezarskie do trudnych zastosowań

Uzębienie CAST do żeliwa

Kształt pocisku SPG
d 1 d 2
Kształt pocisku wg DIN 8032, czubek spłaszczony.
l 2
l 1 PFERDVALUE:

d 1 l 2 d 2 l 1 Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
6 18 6 55 952580 24 000–40 000 1 SPG 0618/6 CAST
10 20 6 60 952597 14 000–24 000 1 SPG 1020/6 CAST
12 25 6 70 952603 12 000–20 000 1 SPG 1225/6 CAST
Trzpień ø 8 mm
12 25 8 70 067956 12 000–20 000 1 SPG 1225/8 CAST

α Kształt stożkowy KEL
d d
1 2
Kształt stożkowy, część robocza zaokrąglona wg DIN 8032.
r l
2 PFERDVALUE:
l 1

d 1 l 2 d 2 l 1 a r Uzębienie min -1 Oznaczenie
[mm] [mm] [mm] [mm] [mm] CAST

EAN 4007220
Trzpień ø 6 mm
12 30 6 70 14° 2,6 952474 12 000–20 000 1 KEL 1230/6 CAST
Trzpień ø 8 mm
12 30 8 70 14° 2,6 068014 12 000–20 000 1 KEL 1230/8 CAST

Strona Katalog
60 2
