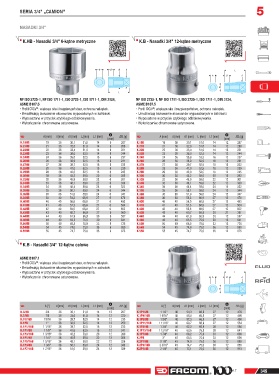

SERIA 3/4" „CAMION”
NASADKI 3/4" 5

K.HB - Nasadki 3/4" 6-kątne metryczne K.B - Nasadki 3/4" 12-kątne metryczne

A L1 d1 d L
A L1 d

d1
L
NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124, NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124,
ASME B107.5 ASME B107.5
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek. • Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
®
®
• Umożliwiają blokowanie akcesoriów wyposażonych w zatrzaski. • Umożliwiają blokowanie akcesoriów wyposażonych w zatrzaski.
• Wyposażone w przycisk szybkiego odblokowywania. • Wyposażone w przycisk szybkiego odblokowywania.
• Wykończenie: chromowane satynowane. • Wykończenie: chromowane satynowane.
u u
A [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g] A [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
[ mm] [ mm]
K.19HB 19 36 30,1 51,0 14 6 207 K.19B 19 36 30,1 51,0 14 12 207
K.21HB 21 36 32,0 51,0 14 6 208 K.21B 21 36 32,0 51,0 14 12 208
K.22HB 22 36 33,4 51,0 14 6 221 K.22B 22 36 33,4 51,0 14 12 221
K.23HB 23 36 36,0 52,5 14 6 244 K.23B 23 36 36,0 52,5 14 12 244
K.24HB 24 36 36,0 52,5 16 6 237 K.24B 24 36 36,0 52,5 16 12 237
K.26HB 26 36 38,9 52,5 16 6 231 K.26B 26 36 38,9 52,5 16 12 231
K.27HB 27 36 39,7 52,5 18 6 232 K.27B 27 36 39,7 52,5 18 12 232
K.28HB 28 36 41,0 52,5 18 6 239 K.28B 28 36 41,0 52,5 18 12 239
K.29HB 29 36 42,0 52,5 18 6 245 K.29B 29 36 42,0 52,5 18 12 245
K.30HB 30 36 43,2 59,0 20 6 282 K.30B 30 36 43,2 59,0 20 12 282
K.32HB 32 36 45,9 59,0 22 6 301 K.32B 32 36 45,9 59,0 22 12 301
K.33HB 33 36 48,1 59,0 22 6 330 K.33B 33 36 48,1 59,0 22 12 330
K.34HB 34 36 48,4 59,0 24 6 322 K.34B 34 36 48,4 59,0 24 12 322
K.35HB 35 36 50,1 59,0 24 6 344 K.35B 35 36 50,1 59,0 24 12 344
K.36HB 36 36 51,0 59,0 24 6 347 K.36B 36 36 51,0 59,0 24 12 347
K.38HB 38 40 54,3 66,9 27 6 478 K.38B 38 40 54,3 66,9 27 12 478
K.40HB 40 40 56,0 66,9 27 6 493 K.40B 40 40 56,0 66,9 27 12 493
K.41HB 41 40 57,3 66,9 27 6 504 K.41B 41 40 57,3 66,9 27 12 504
K.42HB 42 40 59,5 66,9 27 6 552 K.42B 42 40 59,5 66,9 27 12 552
K.43HB 43 40 60,7 66,9 27 6 560 K.43B 43 40 60,7 66,9 28 21 301
K.44HB 44 40 61,9 66,9 28 6 587 K.44B 44 40 61,9 66,9 28 12 587
K.46HB 46 40 63,5 75,0 30 6 641 K.46B 46 40 63,5 75,0 30 12 641
K.50HB 50 40 68,5 75,0 33 6 725 K.50B 50 40 68,5 75,0 33 12 725
K.54HB 54 45 74,0 75,0 36 6 880 K.54B 54 45 74,0 75,0 36 12 880
K.55HB 55 45 74,7 75,0 36 6 875 K.55B 55 45 74,7 75,0 36 12 875
K.B - Nasadki 3/4" 12-kątne calowe

ASME B107.1
®
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
• Umożliwiają blokowanie akcesoriów wyposażonych w zatrzaski.
• Wyposażone w przycisk szybkiego odblokowywania. L
• Wykończenie: chromowane satynowane. A L1 d

d1

u u
A ["] d [mm] d1 [mm] L [mm] L1 [mm] [g] A ["] d [mm] d1 [mm] L [mm] L1 [mm] [g]
[ mm] [ mm]
K.3/4B 3/4 36 30,1 51,0 14 12 207 K.1P1/2B 1 1/2" 40 54,3 66,9 27 12 478
K.7/8B 7/8 36 33,6 51,0 14 12 220 K.1P9/16B 1 9/16" 40 56,0 66,9 27 12 498
K.15/16B 15/16 36 35,7 52,5 14 12 233 K.1P5/8B 1 5/8" 40 57,3 66,9 27 12 498
K.1PB 1" 36 38,0 52,5 14 12 250 K.1P11/16B 1 11/16" 40 60,7 66,9 27 12 564
K.1P1/16B 1 1/16" 36 39,7 52,5 18 12 232 K.1P3/4B 1 3/4" 40 62,2 66,9 28 12 586
K.1P1/8B 1 1/8" 36 41,6 52,5 18 12 241 K.1P13/16B 1 13/16" 40 63,5 75,0 30 12 641
K.1P3/16B 1 3/16" 36 43,2 59,0 20 12 280 K.1P7/8B 1 7/8" 40 66,2 75,0 33 12 699
K.1P1/4B 1 1/4" 36 45,9 59,0 22 12 304 K.2PB 2" 40 68,5 75,0 33 12 698
K.1P5/16B 1 5/16" 36 48,1 59,0 22 12 326 K.2P1/8B 2 1/8" 45 74,0 75,0 36 12 880
K.1P3/8B 1 3/8" 36 50,1 59,0 24 12 343 K.2P3/16B 2 3/16" 45 74,7 75,0 36 12 855
K.1P7/16B 1 7/16" 36 51,0 59,0 24 12 339 K.2P1/4B 2 1/4" 45 77,1 75,0 36 12 913
