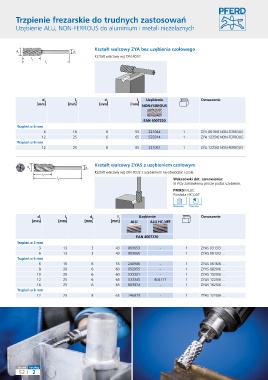

Trzpienie frezarskie do trudnych zastosowań

Uzębienie ALU, NON-FERROUS do aluminium i metali nieżelaznych

Kształt walcowy ZYA bez uzębienia czołowego
d 1 d 2
Kształt walcowy wg DIN 8032.
l 2
l
1

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] NON-FERROUS

EAN 4007220
Trzpień ø 6 mm
6 16 6 55 221044 1 ZYA 0616/6 NON-FERROUS
12 25 6 65 533314 1 ZYA 1225/6 NON-FERROUS
Trzpień ø 8 mm
12 25 8 65 221051 1 ZYA 1225/8 NON-FERROUS

Kształt walcowy ZYAS z uzębieniem czołowym
d d
1 2
Kształt walcowy wg DIN 8032 z uzębieniem na obwodzie i czole.
l 2
l 1 Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
PFERDVALUE:
Powłoka HICOAT:

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] ALU ALU HC-NFE

EAN 4007220
Trzpień ø 3 mm
3 13 3 43 803653 - 1 ZYAS 0313/3 ...
6 13 3 43 803660 - 1 ZYAS 0613/3 ...
Trzpień ø 6 mm
6 16 6 55 246986 - 1 ZYAS 0616/6 ...
8 20 6 60 952955 - 1 ZYAS 0820/6 ...
10 20 6 60 533321 - 1 ZYAS 1020/6 ...
12 25 6 65 533345 804117 1 ZYAS 1225/6 ...
16 25 6 65 803974 - 1 ZYAS 1625/6 ...
Trzpień ø 8 mm
12 25 8 65 246979 - 1 ZYAS 1225/8 ...
