P. 398

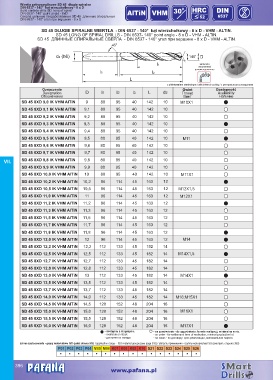

Wiertła pełnowęglikowe SD 45 długie spiralne
DIN 6537 - 140° kąt wierzchołkowy - 8 x D
Solid carbide drills SD long of spiral 30 0 HRC DIN
DIN 6537- 140° point angle - 8xD AlTiN VHM
Cверла цельные твердосплавные SD 45 длинные спиральные 52 6537
DIN 6537 - 140° угол при вершине - 8 x D
SD 45 DŁUGIE SPIRALNE WIERTŁA - DIN 6537 - 140° kąt wierzchołkowy - 8 x D - VHM - ALTiN.
SD 45 LONG OF SPIRAL DRILLS - DIN 6537- 140° point angle - 8 x D - VHM - ALTiN.
SD 45 ДЛИННЫЕ СПИРАЛЬНЫЕ СВЕРЛА - DIN 6537 - 140° угол при вершине - 8 x D - VHM - ALTiN.
45 o
d2 (h6) 140 o D
l1 zalecane
recommend
рекомендованное
l3 l2
L
z chłodzeniem centralnym / with internal cooling / с центральным охлажданием
Oznaczenie Gwint Dostępność
Designation D l1 l2 l3 L d2 Thread Availability
Обозначение Винт Наличие
SD 45 8XD 9,0 IK VHM AlTiN 9 80 95 40 142 10 M10X1
SD 45 8XD 9,1 IK VHM AlTiN 9,1 80 95 40 142 10
SD 45 8XD 9,2 IK VHM AlTiN 9,2 80 95 40 142 10
SD 45 8XD 9,3 IK VHM AlTiN 9,3 80 95 40 142 10
SD 45 8XD 9,4 IK VHM AlTiN 9,4 80 95 40 142 10
SD 45 8XD 9,5 IK VHM AlTiN 9,5 80 95 40 142 10 M11
SD 45 8XD 9,6 IK VHM AlTiN 9,6 80 95 40 142 10
SD 45 8XD 9,7 IK VHM AlTiN 9,7 80 95 40 142 10
VII. SD 45 8XD 9,8 IK VHM AlTiN 9,8 80 95 40 142 10
SD 45 8XD 9,9 IK VHM AlTiN 9,9 80 95 40 142 10
SD 45 8XD 10,0 IK VHM AlTiN 10 80 95 40 142 10 M11X1
SD 45 8XD 10,2 IK VHM AlTiN 10,2 96 114 45 163 12
SD 45 8XD 10,5 IK VHM AlTiN 10,5 96 114 45 163 12 M12X1,5
SD 45 8XD 11,0 IK VHM AlTiN 11 96 114 45 163 12 M12X1
SD 45 8XD 11,2 IK VHM AlTiN 11,2 96 114 45 163 12
SD 45 8XD 11,3 IK VHM AlTiN 11,3 96 114 45 163 12
SD 45 8XD 11,5 IK VHM AlTiN 11,5 96 114 45 163 12
SD 45 8XD 11,7 IK VHM AlTiN 11,7 96 114 45 163 12
SD 45 8XD 11,8 IK VHM AlTiN 11,8 96 114 45 163 12
SD 45 8XD 12,0 IK VHM AlTiN 12 96 114 45 163 12 M14
SD 45 8XD 12,2 IK VHM AlTiN 12,2 112 133 45 182 14
SD 45 8XD 12,5 IK VHM AlTiN 12,5 112 133 45 182 14 M14X1,5
SD 45 8XD 12,7 IK VHM AlTiN 12,7 112 133 45 182 14
SD 45 8XD 12,8 IK VHM AlTiN 12,8 112 133 45 182 14
SD 45 8XD 13,0 IK VHM AlTiN 13 112 133 45 182 14 M14X1
SD 45 8XD 13,5 IK VHM AlTiN 13,5 112 133 45 182 14
SD 45 8XD 13,7 IK VHM AlTiN 13,7 112 133 45 182 14
SD 45 8XD 14,0 IK VHM AlTiN 14,0 112 133 45 182 14 M16;M15X1
SD 45 8XD 14,5 IK VHM AlTiN 14,5 128 152 48 204 16
SD 45 8XD 15,0 IK VHM AlTiN 15,0 128 152 48 204 16 M16X1
SD 45 8XD 15,5 IK VHM AlTiN 15,5 128 152 48 204 16
SD 45 8XD 16,0 IK VHM AlTiN 16,0 128 152 48 204 16 M17X1
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .
zakres zastosowania - grupy materiałowe ISO (patrz strona 393) / application range - ISO material groups (see page 393) / область применения - группы материалов ISO (смотреть сторона 393)
P01 P02 P03 P04 M05 M06 K07 K08 K09 K10 S21 S22 S23 S24 S25 S26
®
